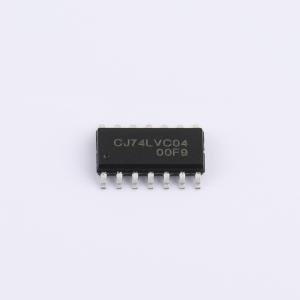

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC04ADN
六反相器，具备5V容限输入、宽电源电压范围、CMOS低功耗、可与TTL电平直接接口等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC04ADN
- 商品编号
- C52145652
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 15uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.08V；1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV；120mV | |
| 输出高电平(VOH) | 1.2V；2.2V；2.4V；1.8V | |
| 输出低电平(VOL) | 300mV；650mV；800mV；800mV；600mV | |
| 传播延迟(tpd) | 2ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
CJ74LVC04提供六个反相缓冲器。输入可由3.3V或5V器件驱动。此特性允许将这些器件用作混合3.3V和5V应用中的电平转换器。
商品特性
- 5V容限输入，用于与5V逻辑接口
- 宽电源电压范围：1.2 V ~ 3.6 V
- CMOS低功耗
- 可直接与TTL电平接口
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 电力子站控制
- 以太网交换机
- 流量计
- I/O模块与数字PLC/DCS输入
- 服务器
