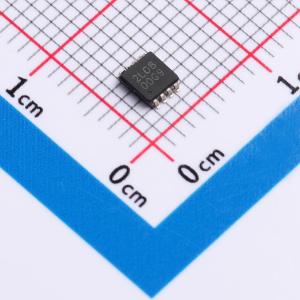

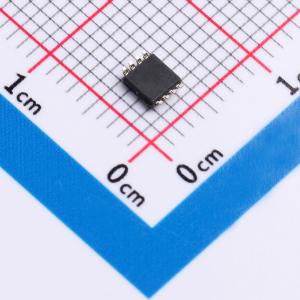

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC2G08BAN
双2输入与门，5V容限输出，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC2G08BAN
- 商品编号
- C52145640
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 13.5ns@5.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
CJ74LVC2G08 提供双 2 输入与门功能。其输入可由 3.3V 或 5V 器件驱动。此特性允许在混合 3.3V 和 5V 环境中将 CJ74LVC2G08 用作电平转换器。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 5V 容限输出，便于与 5V 逻辑接口
- ±24mA 输出驱动能力 (Vcc=3.0V)
- CMOS 低功耗
- 工作温度范围：-40°C ~ +125°C
应用领域
- IP电话
- 光网络
- 点对点微波回传
- 矢量信号分析仪与发生器
- 无线通信测试仪
