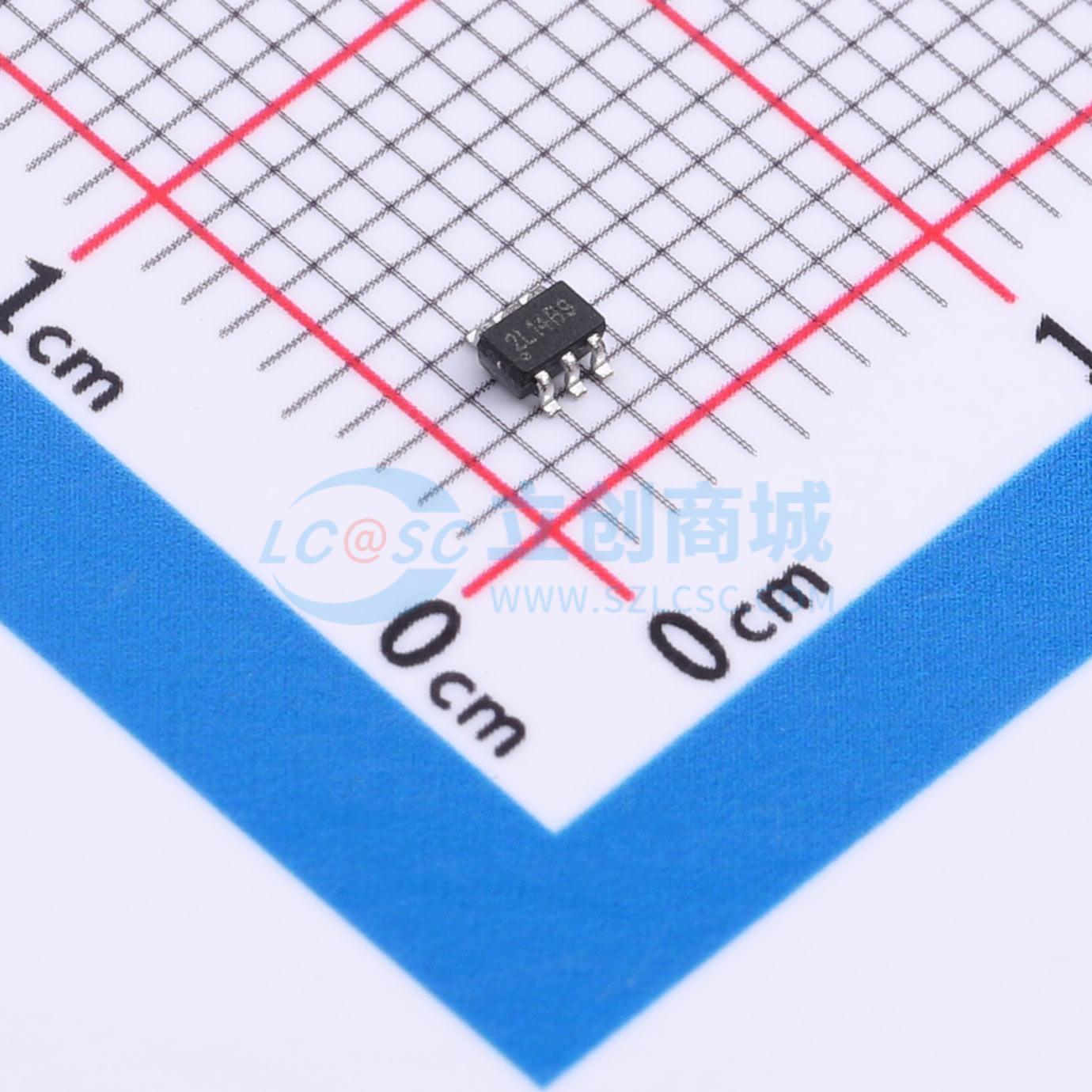

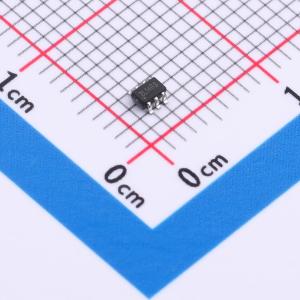

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC2G14R6N
双反相施密特触发器，CMOS低功耗，可转换缓慢变化输入信号，支持3.3V和5V设备接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC2G14R6N
- 商品编号
- C52145642
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 950mV；1.7V；1.9V；2V；3.4V | |
| 输出低电平(VOL) | 100mV；450mV；700mV；800mV；800mV；600mV | |
| 传播延迟(tpd) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
该器件提供两个带施密特触发输入的反相缓冲器，能够将缓慢变化的输入信号转换为清晰明确、无抖动的输出信号。输入可由3.3V或5V器件驱动，此特性允许该器件在3.3V和5V混合环境中使用。输入端的施密特触发作用使电路能够容忍较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 5V容差输入，可与5V逻辑接口
- ±24mA输出驱动能力（Vcc=3.0V）
- CMOS低功耗
- 可直接与TTL电平接口
- 对上升和下降时间无限制
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 车身控制模块
- 发动机控制模块
- 服务器与高性能计算
- 路由器
- 台式个人电脑
