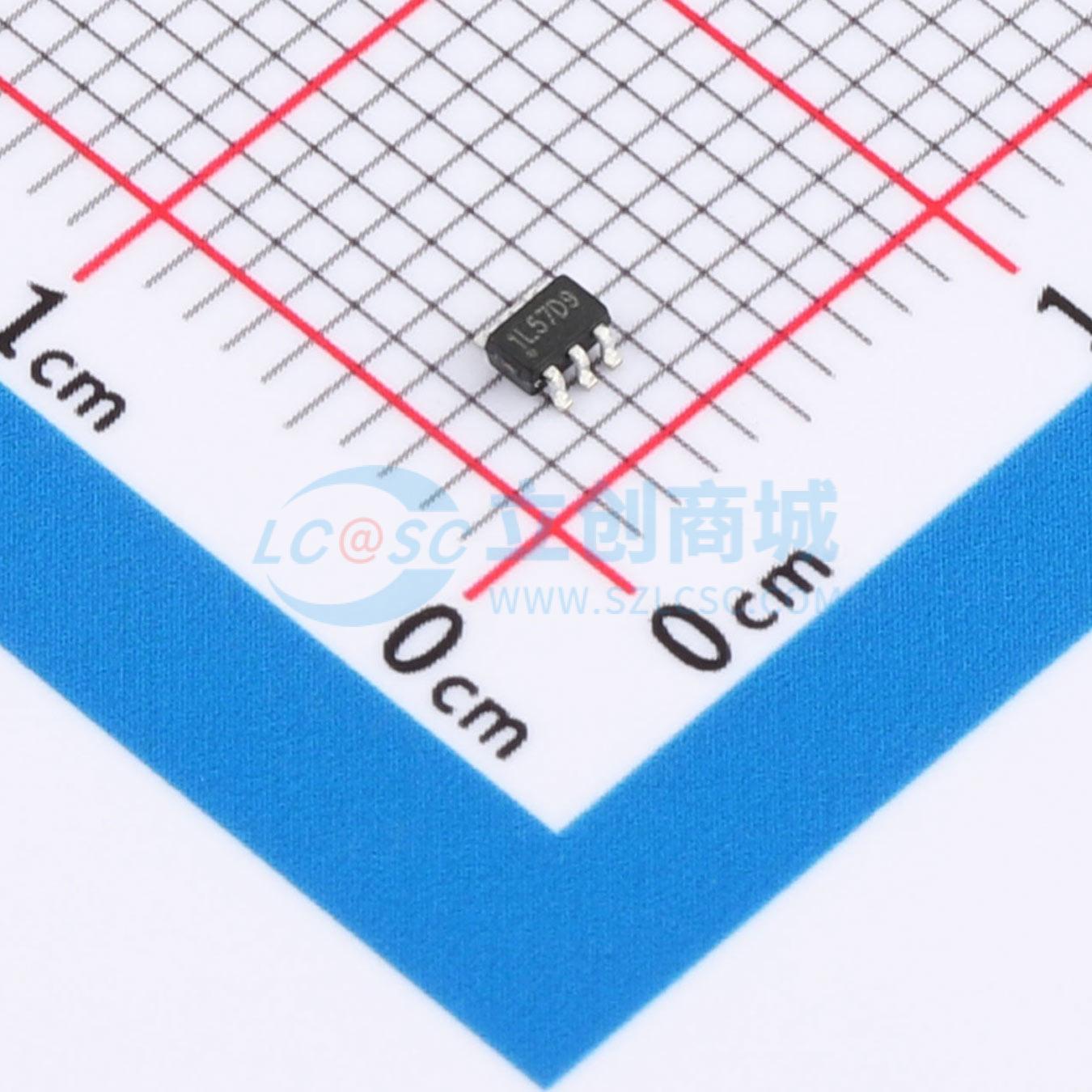

CJ74LVC1G57R6N

低功耗可配置多功能门逻辑芯片，支持多种逻辑功能，输入可连接3.3V或5V设备，可用于混合电压环境

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CJ(江苏长电/长晶)
商品型号: CJ74LVC1G57R6N
商品编号: C52145612
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	可配置多功能门
	门电路数量	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	4uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	-
	输入低电平(VIL)	-

	属性	参数值
	输出高电平(VOH)	3.8V；1.9V；2.3V；1.2V
	输出低电平(VOL)	800mV；450mV；550mV；700mV
	系列	74LVC
	传播延迟(tpd)	5.1ns@4.5V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	3
	功能特性	局部关断模式
	输入类型	施密特触发器
	输出类型	-

商品概述

CJ74LVC1G57是一款可配置多功能逻辑门。其输出状态由3位输入的八种模式决定。用户可选择与、或、与非、或非、同或、反相器和缓冲器逻辑功能。所有输入端均可连接至VCC或GND。输入可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V和5V环境中使用。该器件完全支持使用IOFF的部分断电应用。IOFF电路会在断电时禁用输出，防止有害的反向电流流经器件。所有输入（A、B和C）均为施密特触发器输入，能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。

商品特性

宽电源电压范围：1.65V至5.5V
5V容限输入/输出，便于与5V逻辑接口
±24mA输出驱动能力（Vcc=3.0V）
CMOS低功耗
可直接与TTL电平接口
输入可接受高达5V的电压
工作温度范围：-40°C至+125°C

应用领域

主动降噪（ANC）
条码扫描器
血压监测仪
CPAP呼吸机
嵌入式个人电脑
