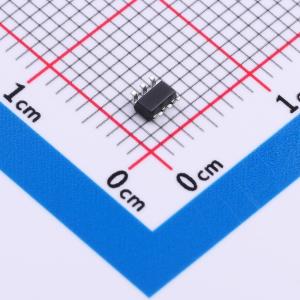

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC1G3157M6N
2通道模拟多路复用器/解复用器，带施密特触发器，CMOS低功耗，兼容TTL接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G3157M6N
- 商品编号
- C52145631
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 23Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 18pF | |
| 导通时间(ton) | 22ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 11.7ns | |
| 带宽 | 300MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 1ns | |
| 功能特性 | 双向模拟通道 | |
| 电荷注入 | 7.5pC |
商品概述
CJ74LVC1G3157是一款单通道模拟多路复用器/解复用器，配备一个数字选择输入、两个独立输入/输出和一个公共输入/输出。其选择输入端的施密特触发器动作使得电路在整个1.65V至5.5V的VCC电源电压范围内，对较慢的输入上升和下降时间具有良好耐受性。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 极低的导通电阻：在VCC = 2.7V时典型值为7.5Ω；在VCC = 3.3V时典型值为6.5Ω；在VCC = 5V时典型值为6Ω
- 开关电流能力为32mA
- 先断后通切换
- CMOS低功耗
- 在3.3V下兼容TTL接口
- 控制输入可接受高达5.5V的电压
- 工作温度范围：-40°C ~ +125°C
应用领域
- 可穿戴与移动设备
- 便携式计算
- 物联网
- 音频信号路由
- 无线充电
