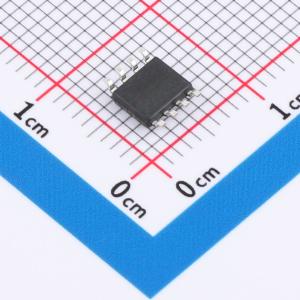

温馨提醒：图片仅供参考，商品以实物为准

CJ74LVC1G74AAN

带置位和复位功能的单D型正边沿触发触发器，CMOS低功耗，5V容限输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CJ(江苏长电/长晶)
商品型号: CJ74LVC1G74AAN
商品编号: C52145617
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~5.5V
	时钟频率(fc)	200MHz
	功能	置位和复位
	元件数	1
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	9ns@4.5V,50pF

商品概述

CJ74LVC1G74是一款单路正边沿触发的D型触发器，具有独立的数据输入、时钟输入、置位和复位输入，以及互补的Q和/Q输出。置位和复位是异步低电平有效输入，其操作独立于时钟输入。数据输入上的信息在时钟脉冲从低到高的跳变沿传输到Q输出。为确保可预测的操作，数据输入必须在时钟从低到高跳变之前的一个建立时间内保持稳定。

商品特性

宽电源电压范围：1.65V ~ 5.5V
兼容5V逻辑的5V容限输出
±24mA输出驱动能力
CMOS低功耗
输入可接受高达5V的电压
工作温度范围：-40°C ~ +125°C

应用领域

服务器
LED显示屏
网络交换机
电信基础设施
电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	4uA
	输入电容	4pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	1.1ns
	保持时间	1ns
