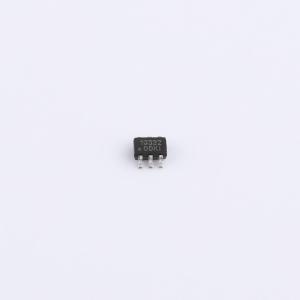

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC1G332R6N
单3输入或门逻辑芯片，适用于混合电压环境，Vcc=0V时为高阻抗
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G332R6N
- 商品编号
- C52145629
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 2.3V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.8ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；可控输出使能 |
商品概述
CJ74LVC1G332提供单路三输入或门。该器件的输入可由3.3V或5V设备驱动，此特性允许该器件在混合3.3V和5V环境中使用。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 输入可接受高达5.5V的电压
- 在3.0V时提供±24mA输出驱动能力
- 当VCC = 0V时呈高阻抗状态
- 工作温度范围：-40°C至+125°C
应用领域
- 使用更少的输入来监控错误信号
- 组合低有效使能信号
