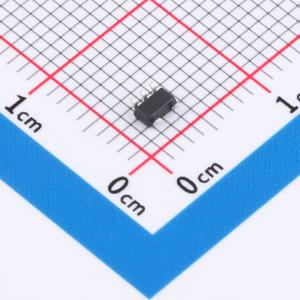

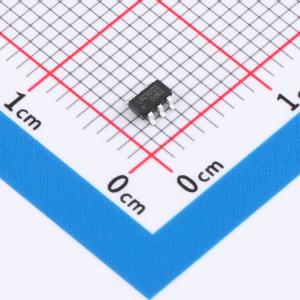

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC1G125M5N
单缓冲器/线路驱动器，具备三态输出和CMOS低功耗特性，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G125M5N
- 商品编号
- C52145619
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 6.3ns@3.3V,50pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
CJ74LVC1G125提供一路带三态输出的同相缓冲器/线路驱动器。三态输出由输出使能输入（/OE）控制。当/OE引脚为高电平时，输出进入高阻关断状态。该器件的输入可由3.3V或5V器件驱动，此特性使其能够应用于混合3.3V和5V电压的环境中。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 输出驱动能力：±24mA (Vcc=3.0V)
- CMOS低功耗
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 电缆调制解调器终端系统
- 高速数据采集与生成
- 电机控制：高压
- 电力线通信调制解调器
- 固态硬盘：内部或外部
