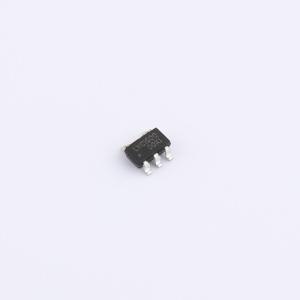

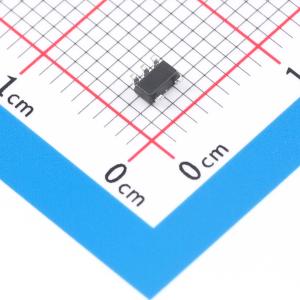

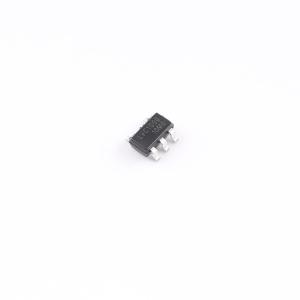

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC1G00M5N
单2输入与非门，CMOS低功耗，适用于混合3.3V和5V环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G00M5N
- 商品编号
- C52145573
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 14.3ns@3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CJ74LVC1G00提供单路2输入与非门功能。输入可由3.3V或5V器件驱动，这些特性使得该器件能够在混合3.3V和5V环境中使用。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 输出驱动能力为±24mA（Vcc=3.0V）
- CMOS低功耗
- 输入可接受高达5 V的电压
- 工作温度范围：-40℃ ~ +125℃
应用领域
- AV接收器
- 音频底座
- 蓝光播放器
- 嵌入式PC
- MP3播放器
