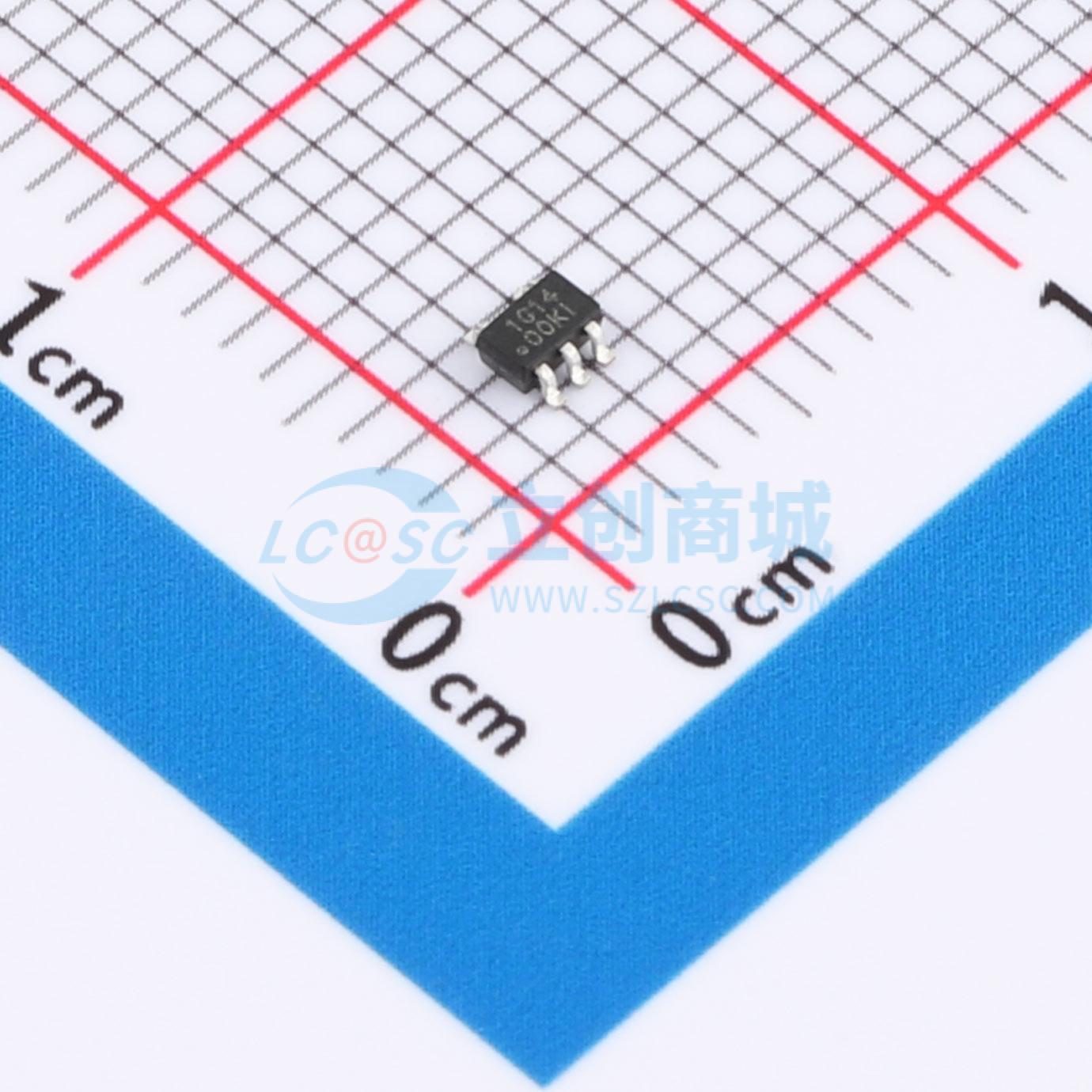

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC1G14R5N
单反相器施密特触发器，具备施密特触发输入功能，可转换输入信号，CMOS低功耗，可与TTL电平直接接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G14R5N
- 商品编号
- C52145597
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 12.5ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
提供具有施密特触发器输入的反相缓冲器功能，能够将缓慢变化的输入信号转换为清晰明确、无抖动的输出信号。输入可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V和5V环境中使用。输入端的施密特触发器动作使电路对较慢的输入上升和下降时间具有容忍性。该器件完全适用于使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生破坏性的回流电流。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 输出驱动能力为±24mA（VCC=3.0V）
- CMOS低功耗
- 可直接与TTL电平接口
- 对输入上升和下降时间无限制
- 输入可接受高达5 V的电压
- 工作温度范围：-40℃ ~ +125℃
应用领域
- AV接收器
- 音频底座
- 蓝光播放器和家庭影院
- 嵌入式PC
- MP3播放器/录音机
