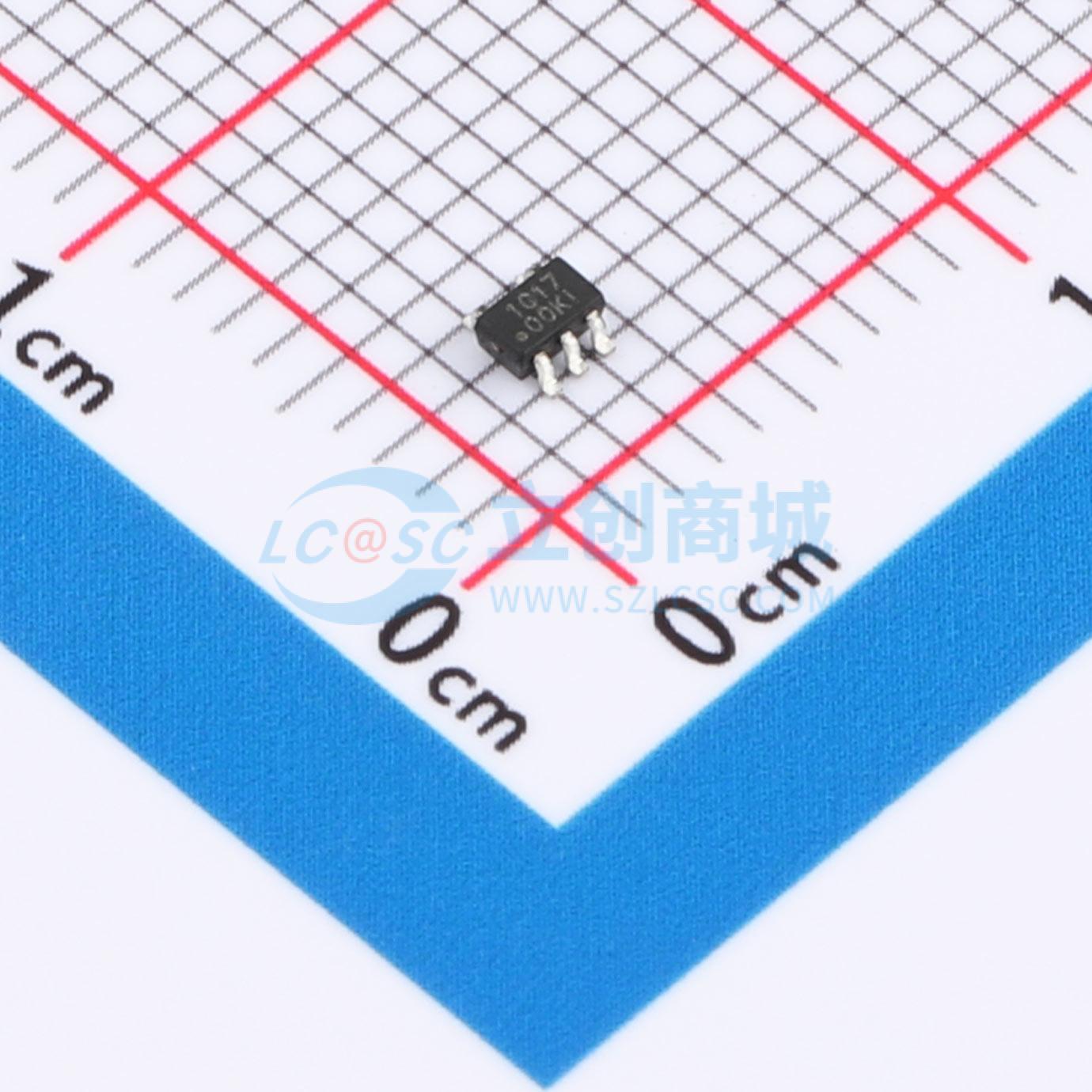

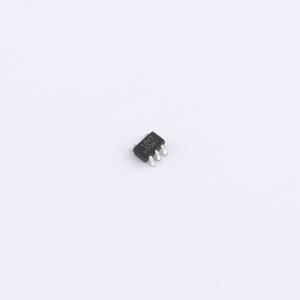

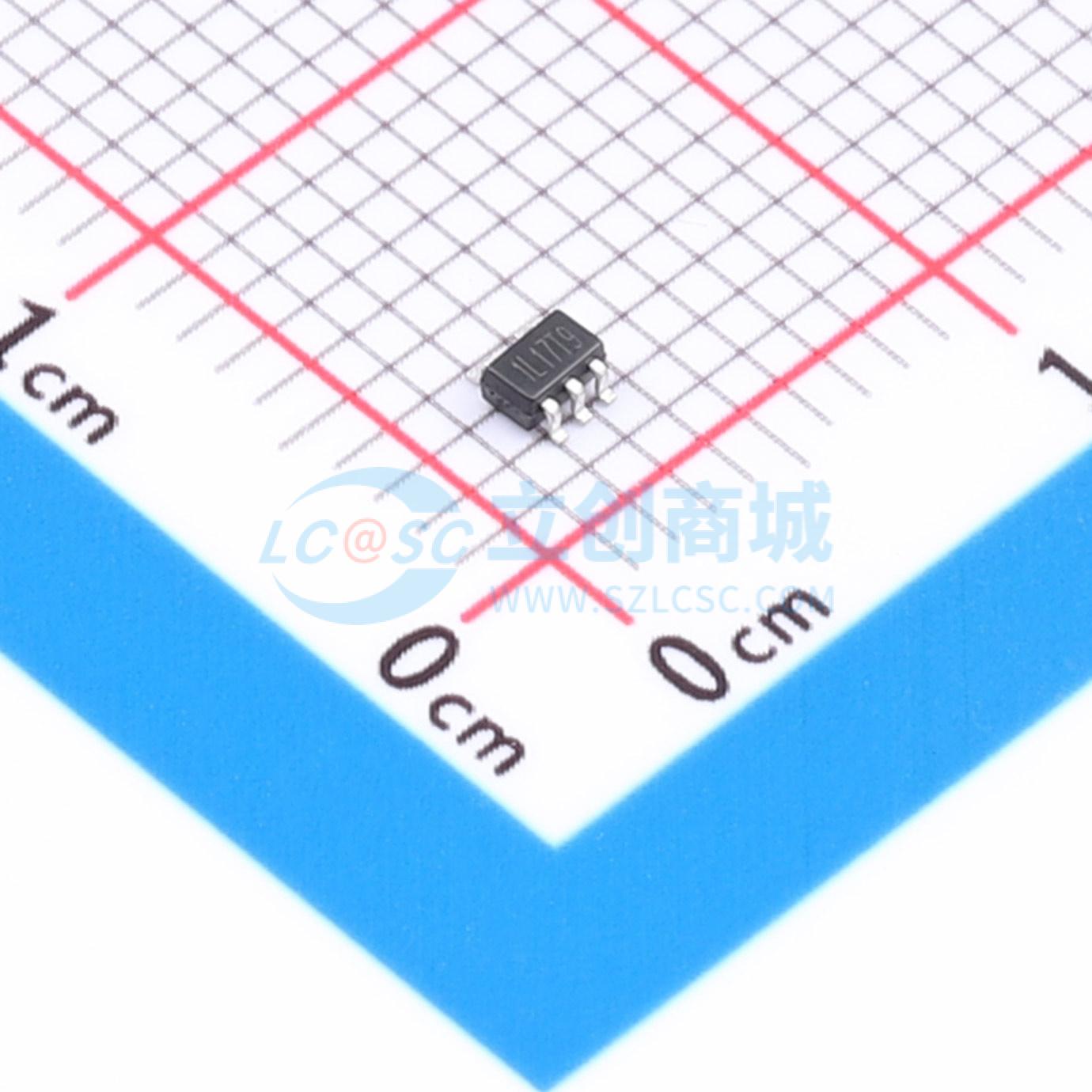

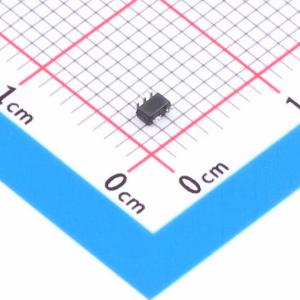

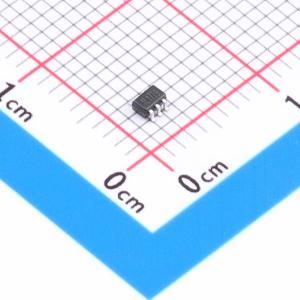

CJ74LVC1G17R5N
单缓冲施密特触发器，具备缓冲功能和施密特触发器输入，可转换缓慢变化输入信号，CMOS低功耗，可与TTL电平直接接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G17R5N
- 商品编号
- C52145599
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 10ns@5V,50pF | |
| 功能特性 | - |
商品概述
CJ74LVC1G17提供带施密特触发器输入的缓冲器功能，能够将缓慢变化的输入信号转换为清晰定义的输出。输入可由3.3V或5V设备驱动，此特性允许该器件在3.3V和5V混合电压环境中使用。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 输出驱动能力为±24mA（Vcc=3.0V）
- CMOS低功耗
- 可直接与TTL电平接口
- 对上升和下降时间无限制
- 输入可接受高达5V的电压
- 工作温度范围：-40℃至+125℃
应用领域
- AV接收器
- 便携式音频底座
- 蓝光播放器和家庭影院系统
- MP3播放器/录音机
- 个人数字助理
