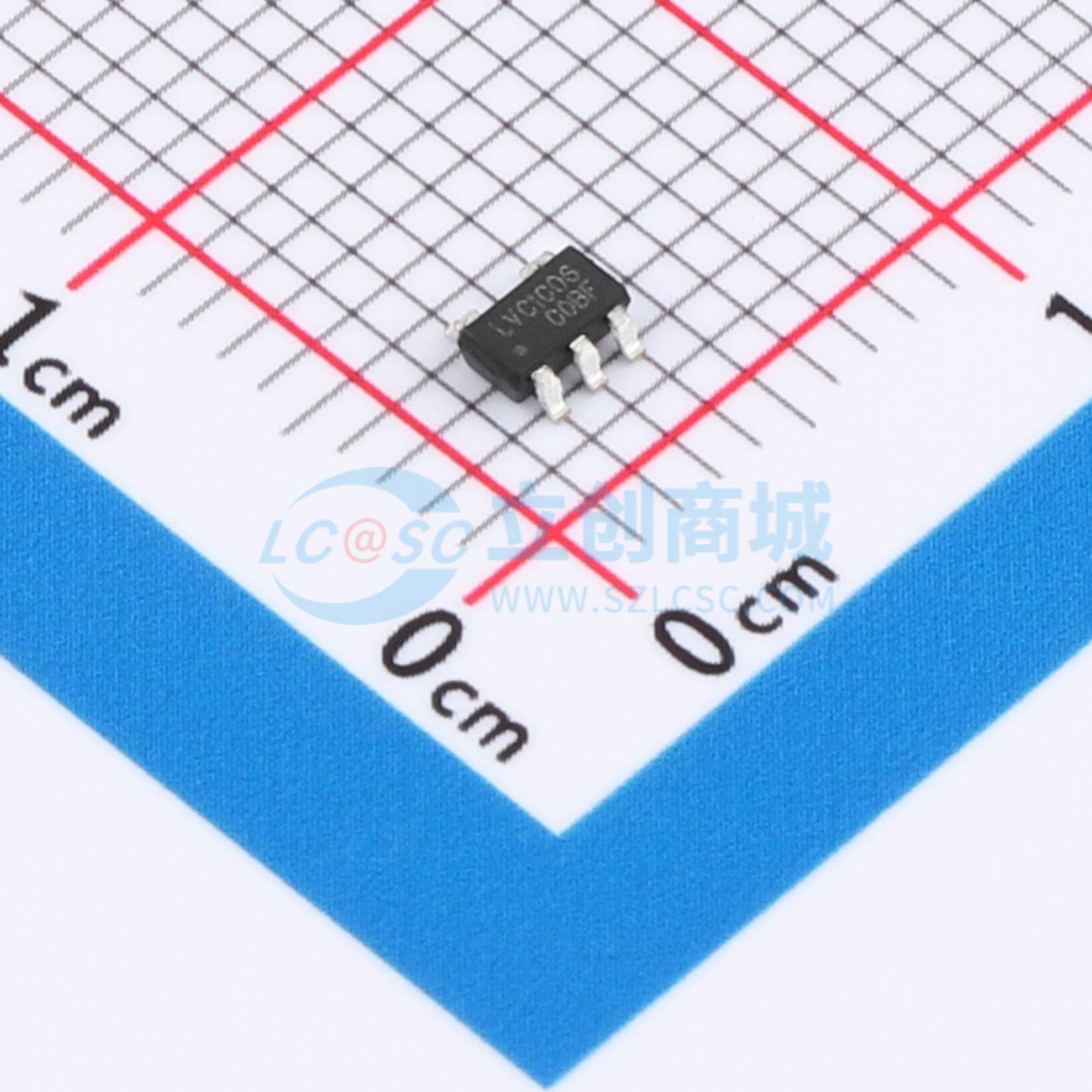

温馨提醒：图片仅供参考，商品以实物为准

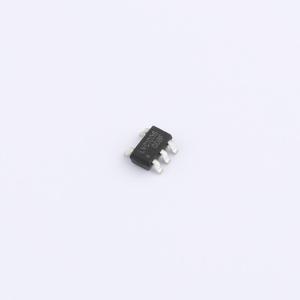

CJ74LVC1G06M5N
单反相器（漏极开路），具备反相缓冲功能，CMOS低功耗，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G06M5N
- 商品编号
- C52145584
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 11.9ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
CJ74LVC1G06 是一款反相缓冲器。其输入可由 3.3V 或 5V 器件驱动，此特性允许该器件在混合 3.3V 和 5V 环境中使用。器件输出为开漏结构，可与其他开漏输出连接，以实现低电平有效线或或高电平有效线与功能。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- ±24mA 输出驱动能力（Vcc=3.0V）
- CMOS 低功耗
- 闩锁性能超过 250mA
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 蓝光播放器与家庭影院
- 台式或笔记本个人电脑
- 数字收音机或网络收音机播放器
- 数码摄像机
- 嵌入式个人电脑
