温馨提醒：图片仅供参考，商品以实物为准

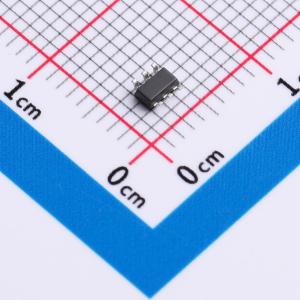

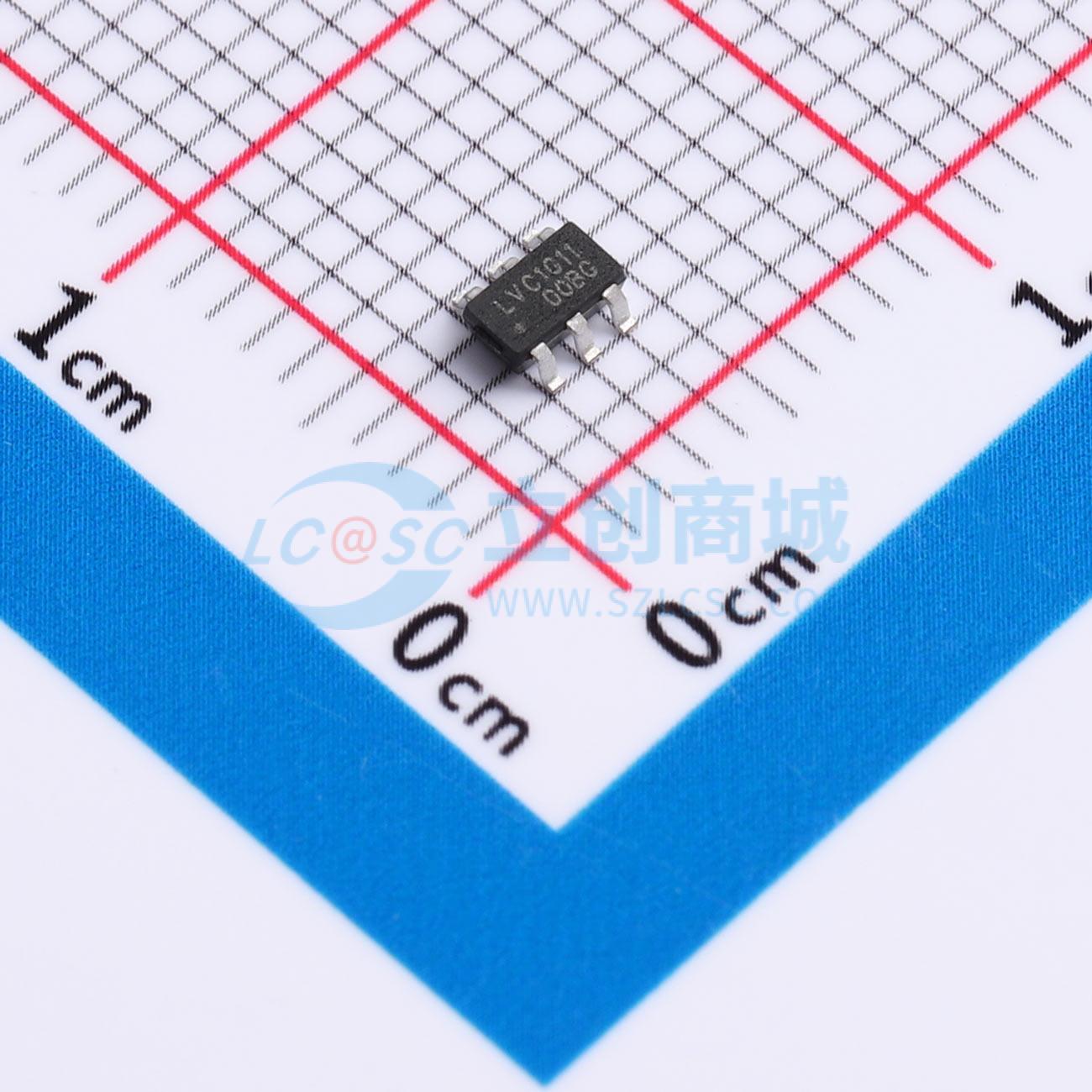

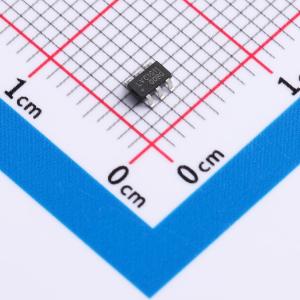

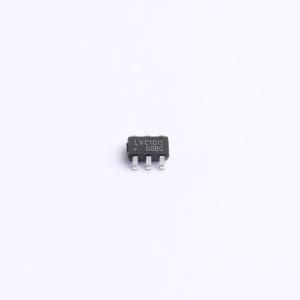

CJ74LVC1G11M6N
单3输入与门，5V容限输入，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G11M6N
- 商品编号
- C52145594
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；2.3V | |
| 输出低电平(VOL) | 800mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 15.5ns@4.5V,50pF；21ns@1.65V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 过压容忍输入 |
商品概述
CJ74LVC1G11 提供一路三输入与门功能。其输入可由 3.3V 或 5V 器件驱动，此特性使得该器件能够在混合 3.3V 与 5V 电压环境中使用。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 5V 容限输入，可与 5V 逻辑电平接口
- 输出驱动能力为 ±24mA (Vcc=3.0V)
- CMOS 低功耗
- 工作温度范围：-40°C 至 +125°C
应用领域
- 音频视频接收器
- DLP前投影系统
- 数码相框
- 数字收音机
- 数码相机
