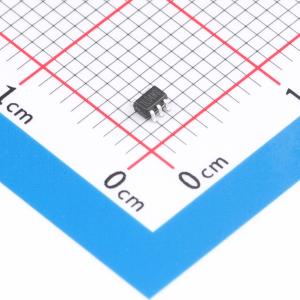

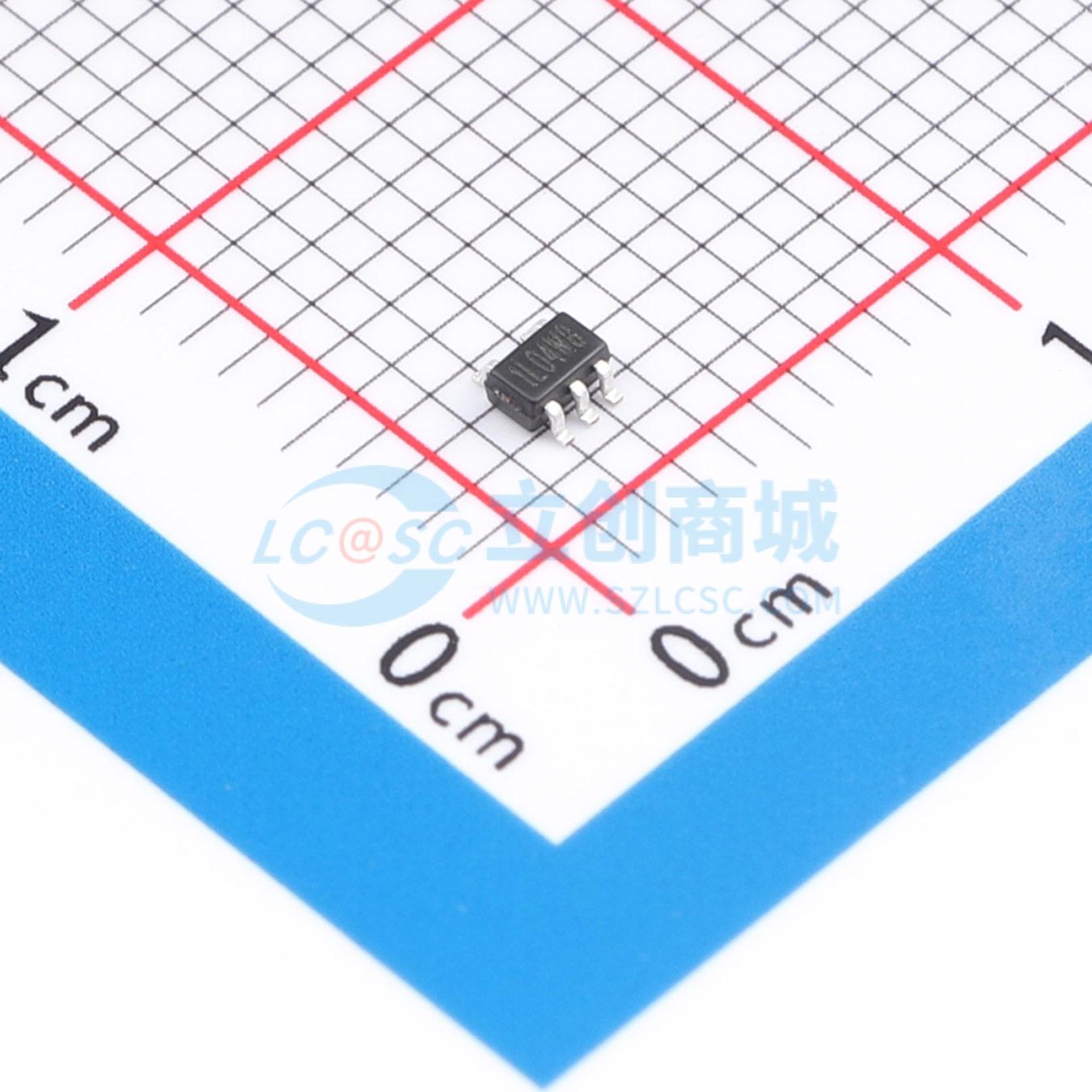

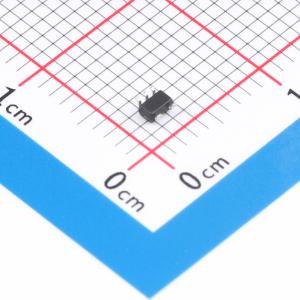

CJ74LVC1G04R5N
单反相器，适用于混合3.3V和5V环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G04R5N
- 商品编号
- C52145581
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 标准CMOS | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 950mV；1.7V；1.9V；2V；3.4V | |
| 输出低电平(VOL) | 100mV；450mV；700mV；800mV；600mV | |
| 传播延迟(tpd) | 9ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件提供一路反相缓冲器。输入可由3.3V或5V器件驱动。这些特性使得该器件能够在混合的3.3V和5V环境中使用。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 5V容差输入，可与5V逻辑接口兼容
- ±24mA输出驱动能力（Vcc=3.0V）
- CMOS低功耗
- 工作温度范围：-40℃至+125℃
应用领域
- 音频扩展坞
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 平板电脑
- 无线耳机、键盘和鼠标
