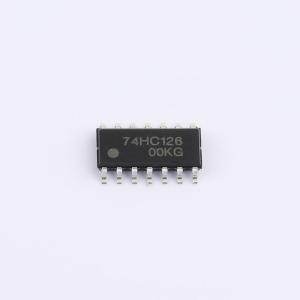

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC126ADN
三态四缓冲器/线路驱动器，输入包含钳位二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC126ADN
- 商品编号
- C52145492
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 17ns@6V | |
| 功能特性 | 输出使能 |
商品概述
CJ74HC/HCT126是一款四路缓冲器/线驱动器，具有三态输出，由输出使能输入（nOE）控制。当nOE为低电平时，输出呈现高阻抗关断状态。输入端包含钳位二极管，这使得可以通过使用限流电阻将输入端与超过VCC的电压接口。
商品特性
- 输入电平：CJ74HC126为CMOS电平；CJ74HCT126为TTL电平
- 反相输出
- 工作温度范围：-40°C ~ +125°C
应用领域
- 服务器
- 个人电脑和笔记本
- 网络交换机
- 可穿戴健康与健身设备
- 电信基础设施
- 电子销售点
