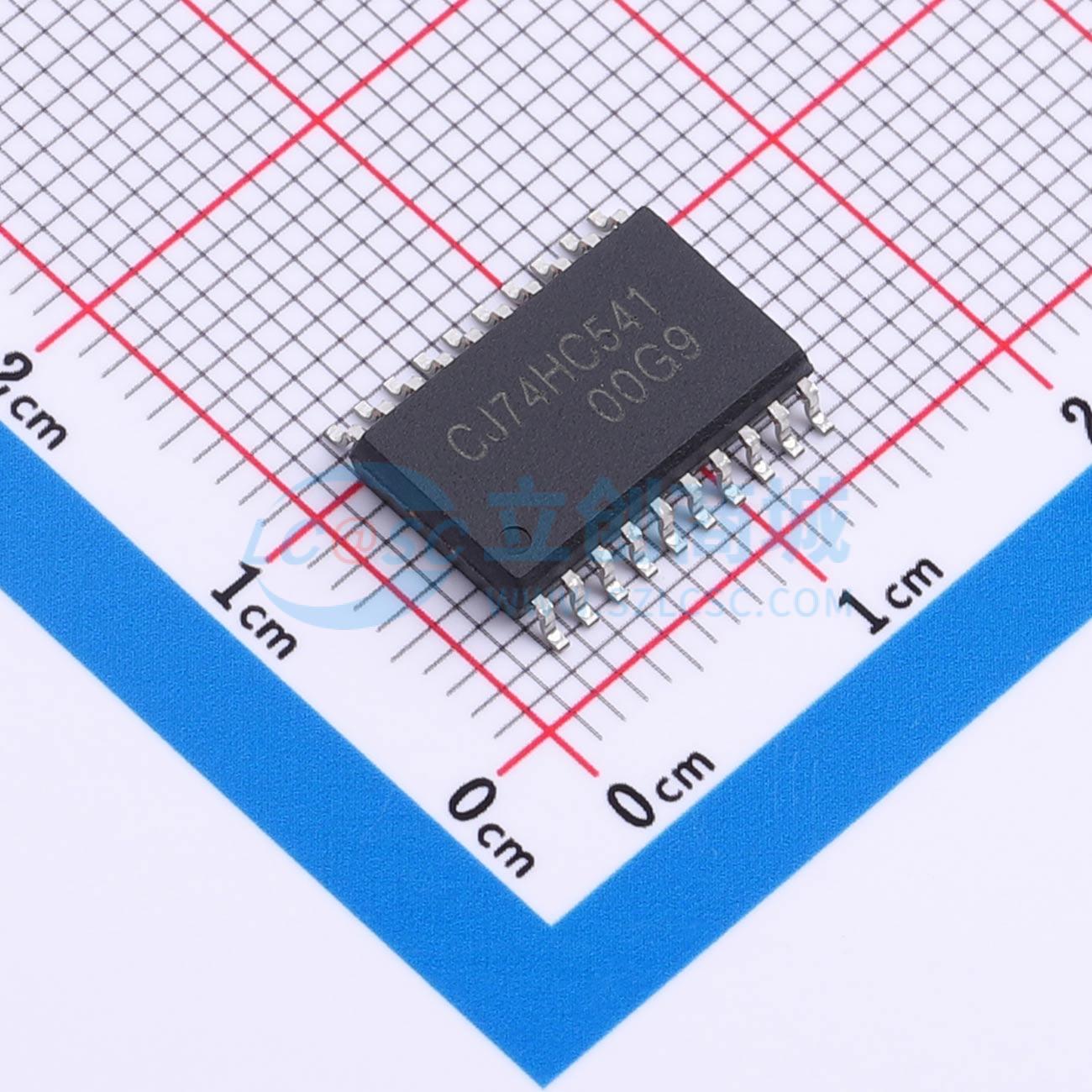

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC541AGN
八进制缓冲器/线路驱动器，带三态输出和两个输出使能端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC541AGN
- 商品编号
- C52145559
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.785克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 功能特性 | 输出使能 |
商品概述
CJ74HC/HCT541是一款八路非反相缓冲器/线路驱动器，具备三态输出。该器件具有两个输出使能端（/OE1和/OE2）。当/OEn为高电平时，输出将呈现高阻抗关断状态。输入端包含钳位二极管，允许使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：对于CJ74HC541为CMOS电平；对于CJ74HCT541为TTL电平
- 非反相输出
- 工作温度范围：-40°C ~ +125°C
应用领域
- 服务器
- 个人电脑和笔记本电脑
- 网络交换机
- 可穿戴健康与健身设备
- 电信基础设施
