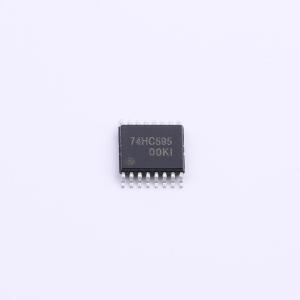

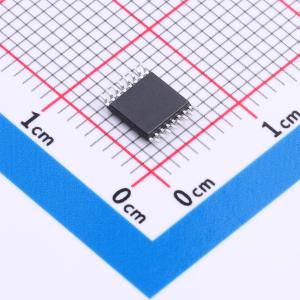

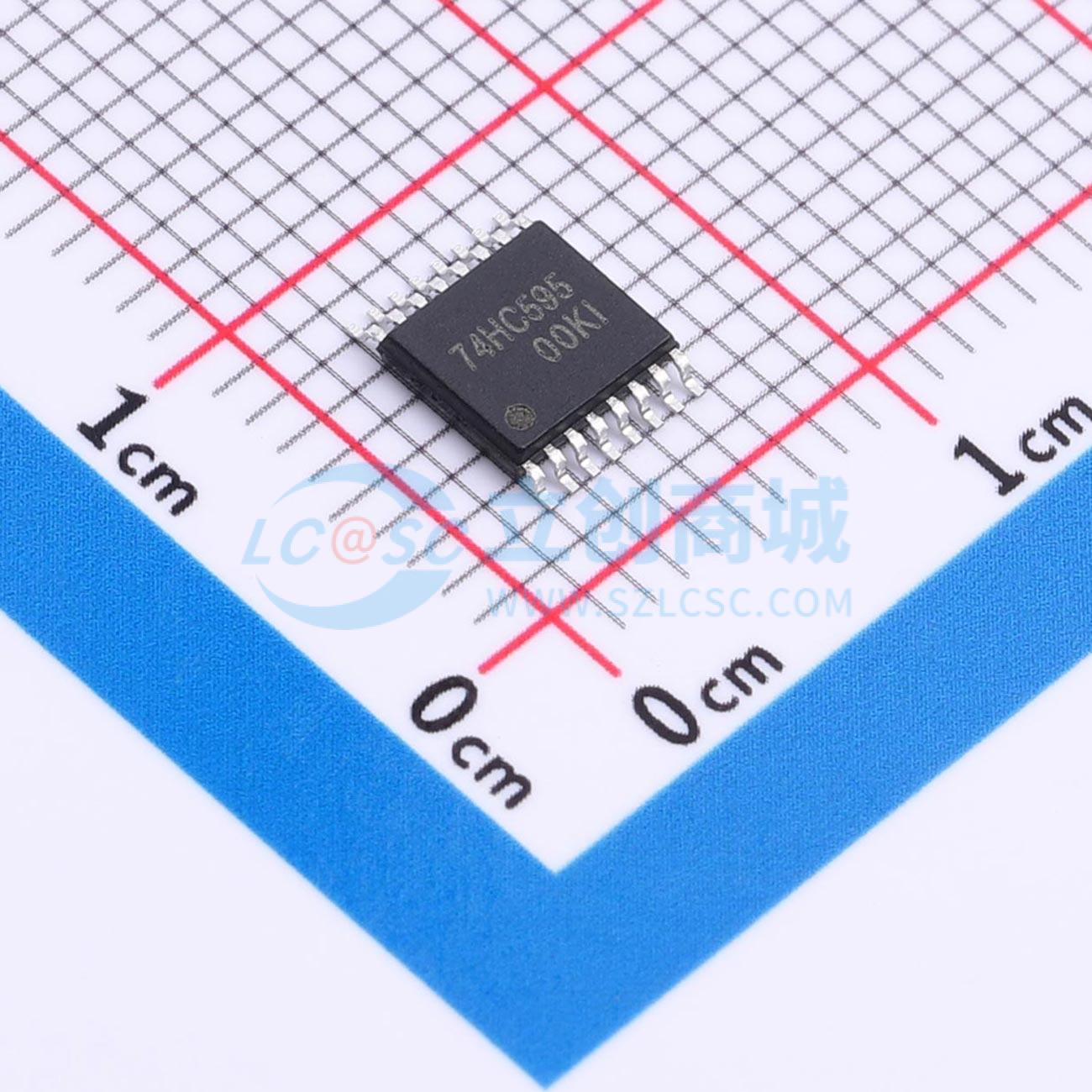

CJ74HC595BEN
带输出锁存器的8位串行输入、串行或并行输出移位寄存器，具备三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC595BEN
- 商品编号
- C52145568
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | - | |
| 输出类型 | 三态 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 16ns@6V | |
| 输出电流 | 35mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
CJ74HC/HCT595是一款带存储寄存器和三态输出的8位串行输入/串行或并行输出移位寄存器。移位寄存器和存储寄存器各有时钟。该器件具有一个串行输入（DS）和一个串行输出（Q7S）以实现级联功能，以及一个异步复位/MR输入。/MR为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平转换时进行移位。移位寄存器中的数据在STCP输入的低电平到高电平转换时被传输到存储寄存器。如果两个时钟连接在一起，移位寄存器总是比存储寄存器提前一个时钟脉冲。当输出使能输入（/OE）为低电平时，存储寄存器中的数据出现在输出端。/OE为高电平时，输出呈现高阻抗关断状态。/OE输入的操作不影响寄存器的状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 输入电平：CJ74HC595为CMOS电平；CJ74HCT595为TTL电平
- 8位串行输入
- 8位串行或并行输出
- 带三态输出的存储寄存器
- 带直接清零的移位寄存器
- 工作温度范围指定为-40°C至+125°C
应用领域
- 网络交换机
- 电源基础设施
- LED显示器
- 服务器
