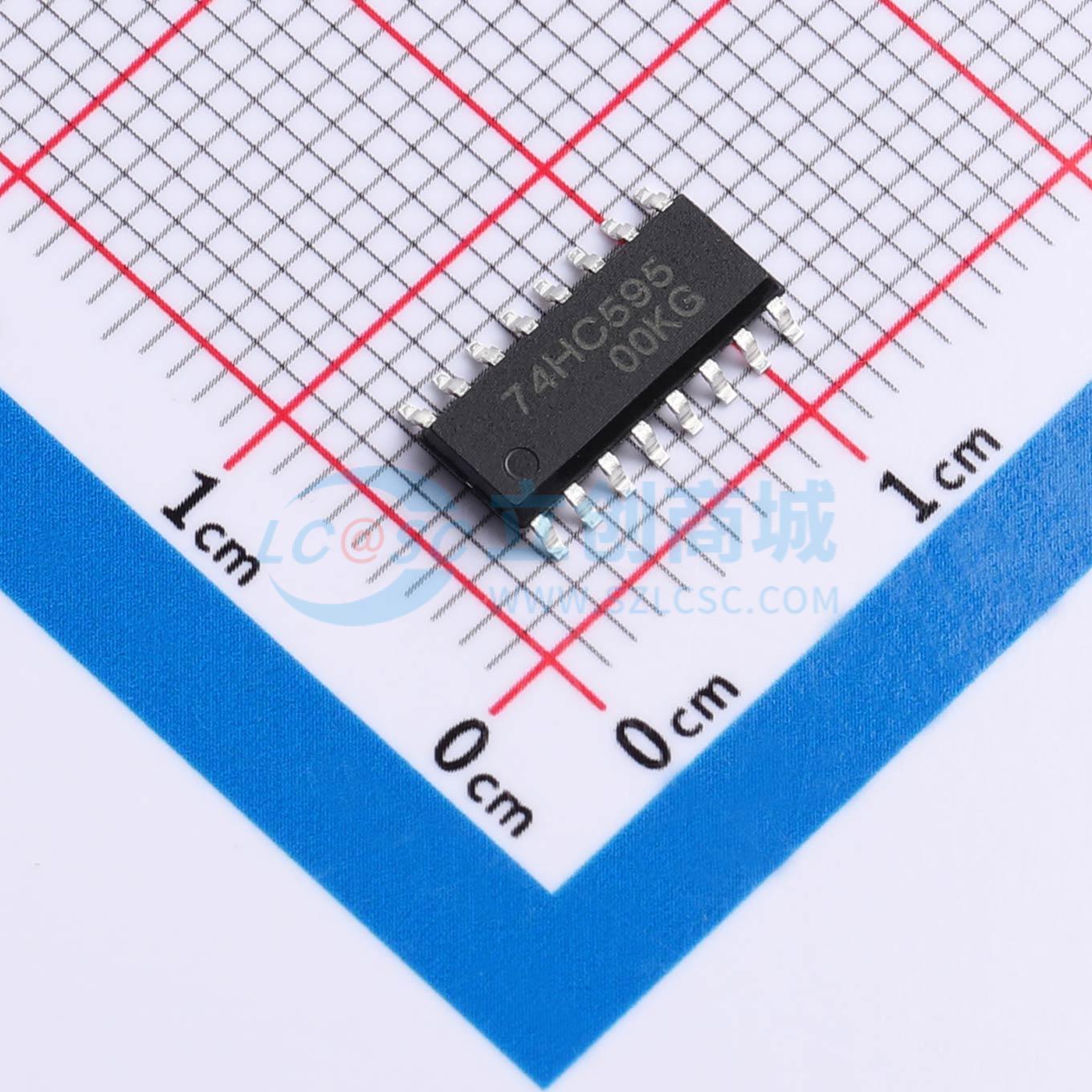

CJ74HC595AEN实物图

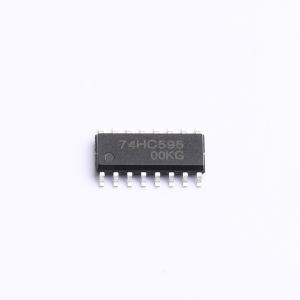

  • CJ74HC595AEN商品缩略图

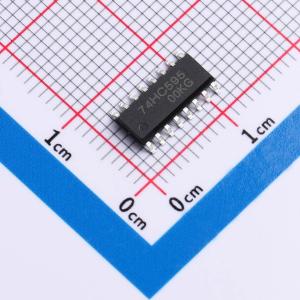

  • CJ74HC595AEN商品缩略图
  • CJ74HC595AEN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CJ74HC595AEN

带输出锁存器的8位串行输入、串行或并行输出移位寄存器,具备三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
CJ74HC595AEN
商品编号
C52145567
商品封装
SOP-16​
包装方式
编带
商品毛重
0.385克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压2V~6V
时钟频率(fc)35MHz
元件数-
输出类型三态
系列74HC
耗散功率(Pd)500mW
属性参数值
传播延迟(tpd)16ns@6.0V
输出电流35mA
分辨率(位)8
输入类型标准CMOS
灌电流(IOL)35mA
拉电流(IOH)35mA
工作温度-40℃~+125℃
功能特性异步清零功能;输出使能

商品概述

CJ74HC/HCT595是一款带存储寄存器和三态输出的8位串行输入/串行或并行输出移位寄存器。移位寄存器和存储寄存器各有时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S)以实现级联功能,以及一个异步复位/MR输入。/MR为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平转换时进行移位。移位寄存器中的数据在STCP输入的低电平到高电平转换时被传输到存储寄存器。如果两个时钟连接在一起,移位寄存器总是比存储寄存器提前一个时钟脉冲。当输出使能输入(/OE)为低电平时,存储寄存器中的数据出现在输出端。/OE为高电平时,输出呈现高阻抗关断状态。/OE输入的操作不影响寄存器的状态。输入端包含钳位二极管,这使得可以使用限流电阻将输入接口连接到高于VCC的电压。

商品特性

  • 输入电平:CJ74HC595为CMOS电平;CJ74HCT595为TTL电平
  • 8位串行输入
  • 8位串行或并行输出
  • 带三态输出的存储寄存器
  • 带直接清零的移位寄存器
  • 工作温度范围指定为-40°C至+125°C

应用领域

  • 网络交换机
  • 电源基础设施
  • LED显示器
  • 服务器
