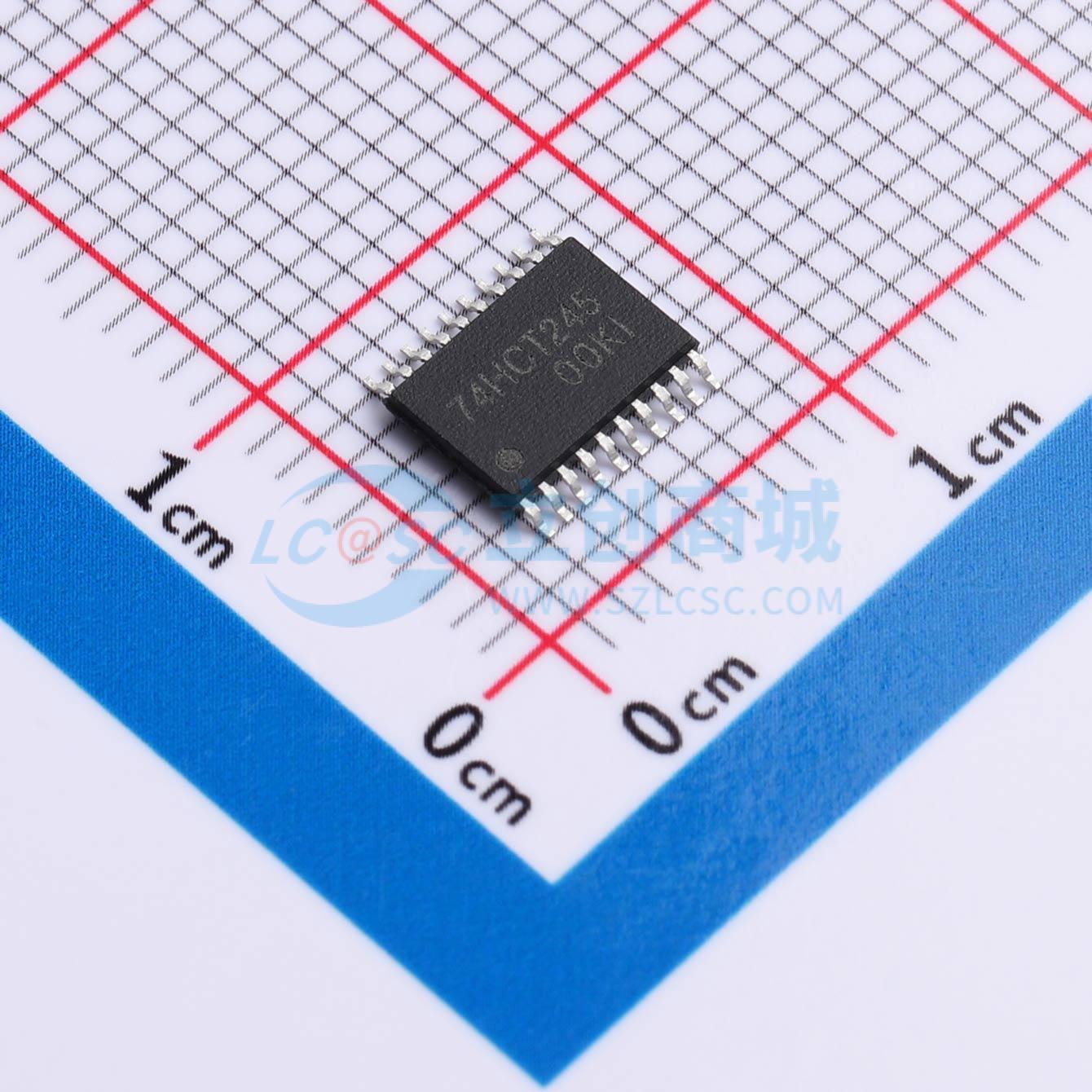

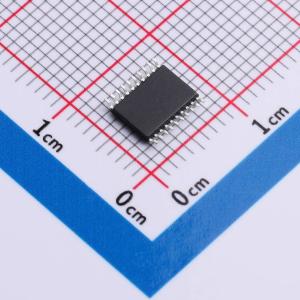

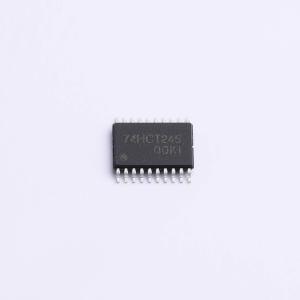

温馨提醒：图片仅供参考，商品以实物为准
CJ74HCT245BGN
八进制总线收发器，具备三态输出、输出使能和方向控制功能，适用于双向总线接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HCT245BGN
- 商品编号
- C52145532
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 33ns@4.5V | |
| 功能特性 | 输出使能 |
商品概述
CJ74HC/HCT245是一款具有三态输出的8位收发器。该器件具备输出使能（/OE）和方向控制（DIR）引脚。当/OE为高电平时，输出将进入高阻态（关断状态）。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 对于CJ74HC245：CMOS电平输入
- 对于CJ74HCT245：TTL电平输入
- 八路双向总线接口
- 非反相三态输出
- 工作温度范围指定为-40℃至+125℃
应用领域
- 服务器
- 个人电脑与笔记本电脑
- 网络交换机
- 可穿戴健康与健身设备
- 电信基础设施
