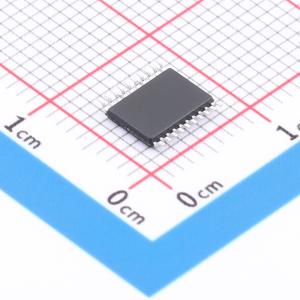

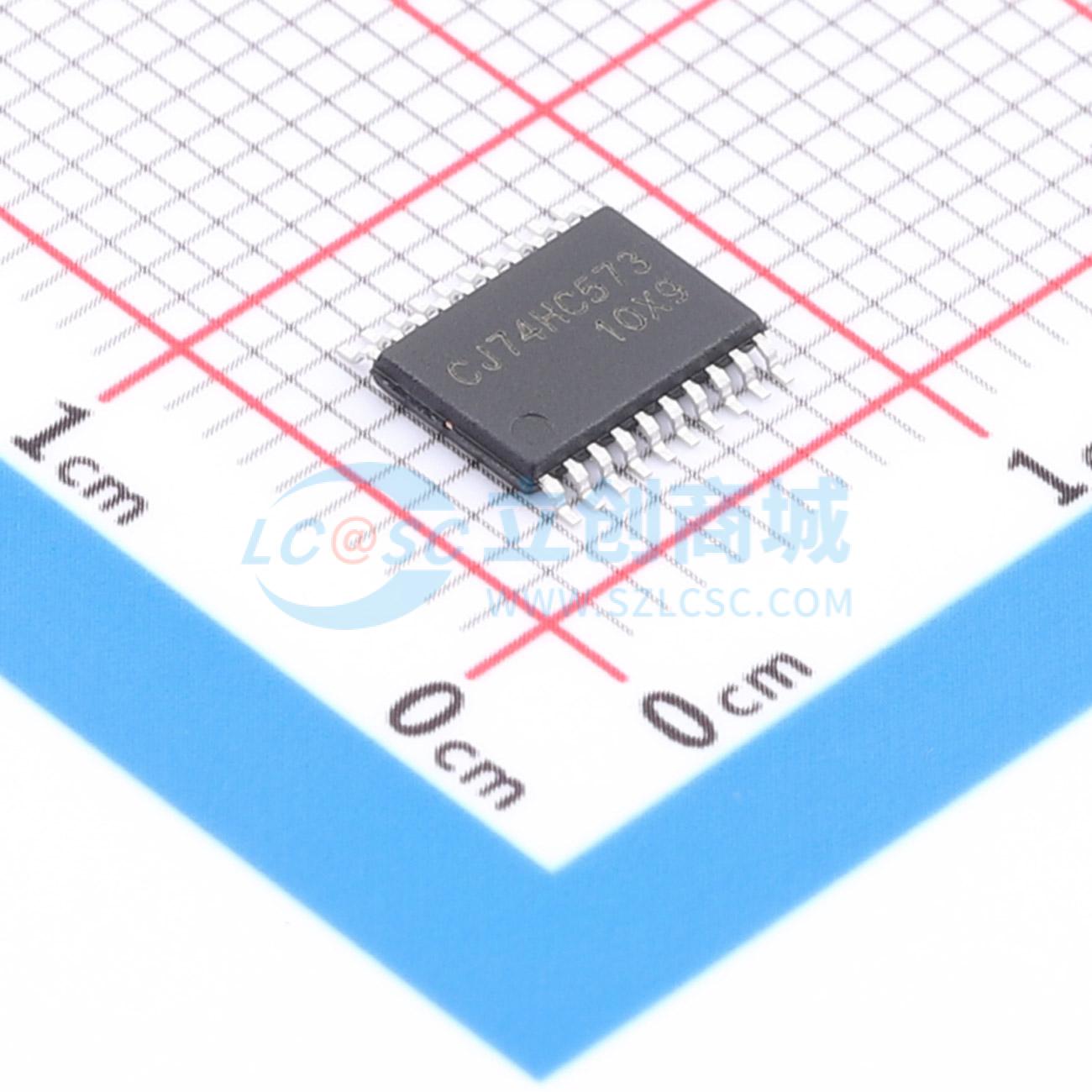

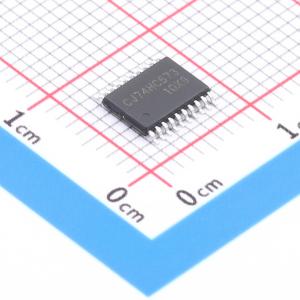

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC573BGN
8位D型透明锁存器，带三态输出，适用于微处理器和微型计算机
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC573BGN
- 商品编号
- C52145554
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.150909克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 7.8mA | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 14ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 10ns | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 8uA |
商品概述
CJ74HC/HCT573是一款具有三态输出的8位D型透明锁存器。该器件具有锁存使能（LE）和输出使能（/OE）输入。当LE为高电平时，输入数据进入锁存器。在此条件下，锁存器是透明的，其输出会随着对应的D输入每次变化而变化。当LE为低电平时，锁存器存储LE从高到低转换建立时间之前输入端存在的信息。/OE输入为高电平会导致输出呈现高阻抗关断状态。/OE输入的操作不影响锁存器的状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：对于CJ74HC573为CMOS电平；对于CJ74HCT573为TTL电平
- 输入和输出位于封装两侧，便于与微处理器接口
- 可用作微处理器和微型计算机的输入或输出端口
- 适用于总线应用的三态同相输出
- 共用的三态输出使能输入
- 工作温度范围指定为-40°C至+125°C
应用领域
- 缓冲寄存器
- 双向总线驱动器
- 工作寄存器
