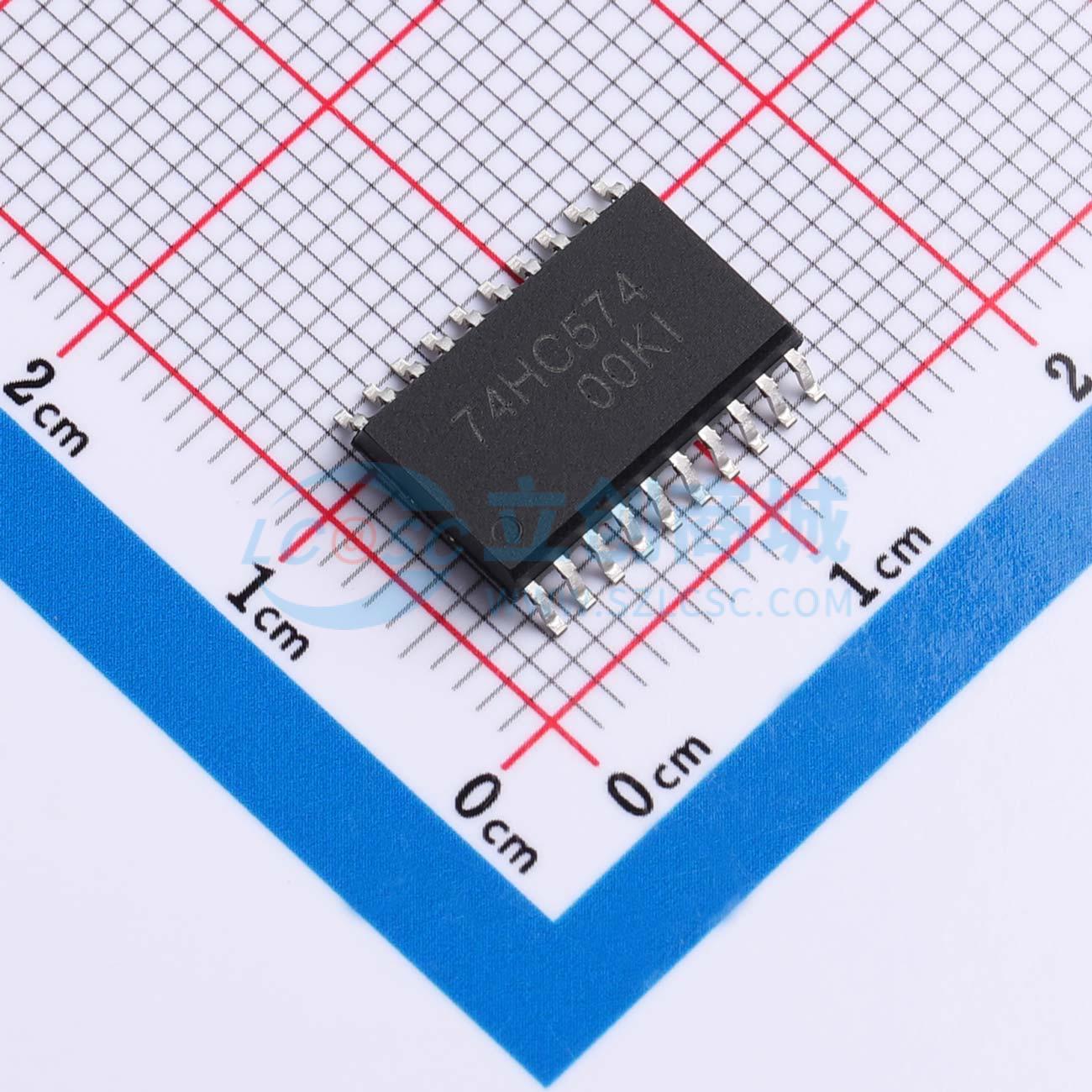

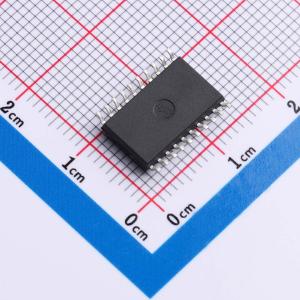

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC574AGN
八进制正边沿触发D型触发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC574AGN
- 商品编号
- C52145557
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.795克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 32MHz | |
| 功能 | 使能 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 14ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 12ns | |
| 保持时间 | 5ns |
商品概述
CJ74HC/HCT574是一款具有三态输出的八路正边沿触发D型触发器。该器件具备时钟（CP）和输出使能（/OE）输入。当/OE为高电平时，输出将呈现高阻关断状态。/OE输入的操作不会影响触发器的状态。
商品特性
- 输入电平：CJ74HC574为CMOS电平；CJ74HCT574为TTL电平
- 面向总线应用的三态同相输出
- 8位正边沿触发寄存器
- 工作温度范围指定为-40℃到+125℃
应用领域
- 打印机
- 网络交换机
- 测试与测量
- 无线基础设施
- 电机控制
- 服务器主板
