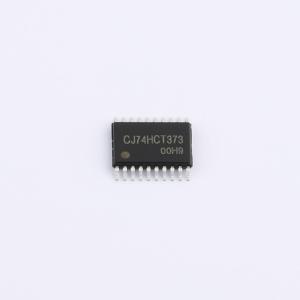

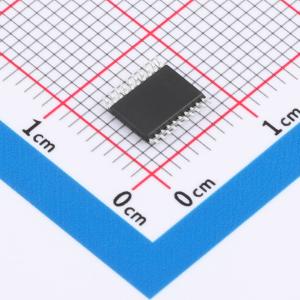

温馨提醒：图片仅供参考，商品以实物为准
CJ74HCT373BGN
八进制D型透明锁存器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HCT373BGN
- 商品编号
- C52145544
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 6mA | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 17ns | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 12ns | |
| 保持时间 | 4ns | |
| 静态电流(Iq) | 8uA |
商品概述
CJ74HC/HCT373是一款带三态输出的八路D型透明锁存器。该器件具有锁存使能(LE)和输出使能(/OE)输入。当LE为高电平时，输入数据进入锁存器。在此条件下，锁存器是透明的，其输出会随对应的D输入变化而变化。当LE为低电平时，锁存器将存储LE从高电平到低电平转换建立时间之前存在于输入端的信息。/OE输入为高电平会使输出呈现高阻抗关断状态。/OE输入的操作不影响锁存器的状态。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：对于CJ74HC373为CMOS电平；对于CJ74HCT373为TTL电平
- 面向总线应用的三态非反相输出
- 公共三态输出使能输入
- 功能上与CJ74HC/HCT563和CJ74HC/HCT573相同
- 工作温度范围指定为-40℃至+125℃
应用领域
- 并行数据存储
- 数字总线缓冲
