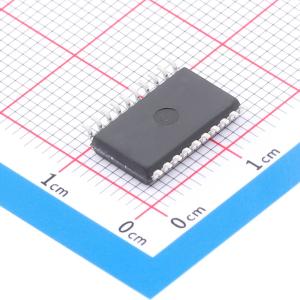

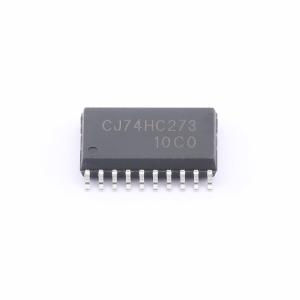

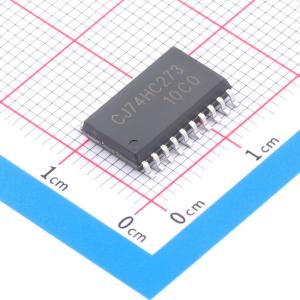

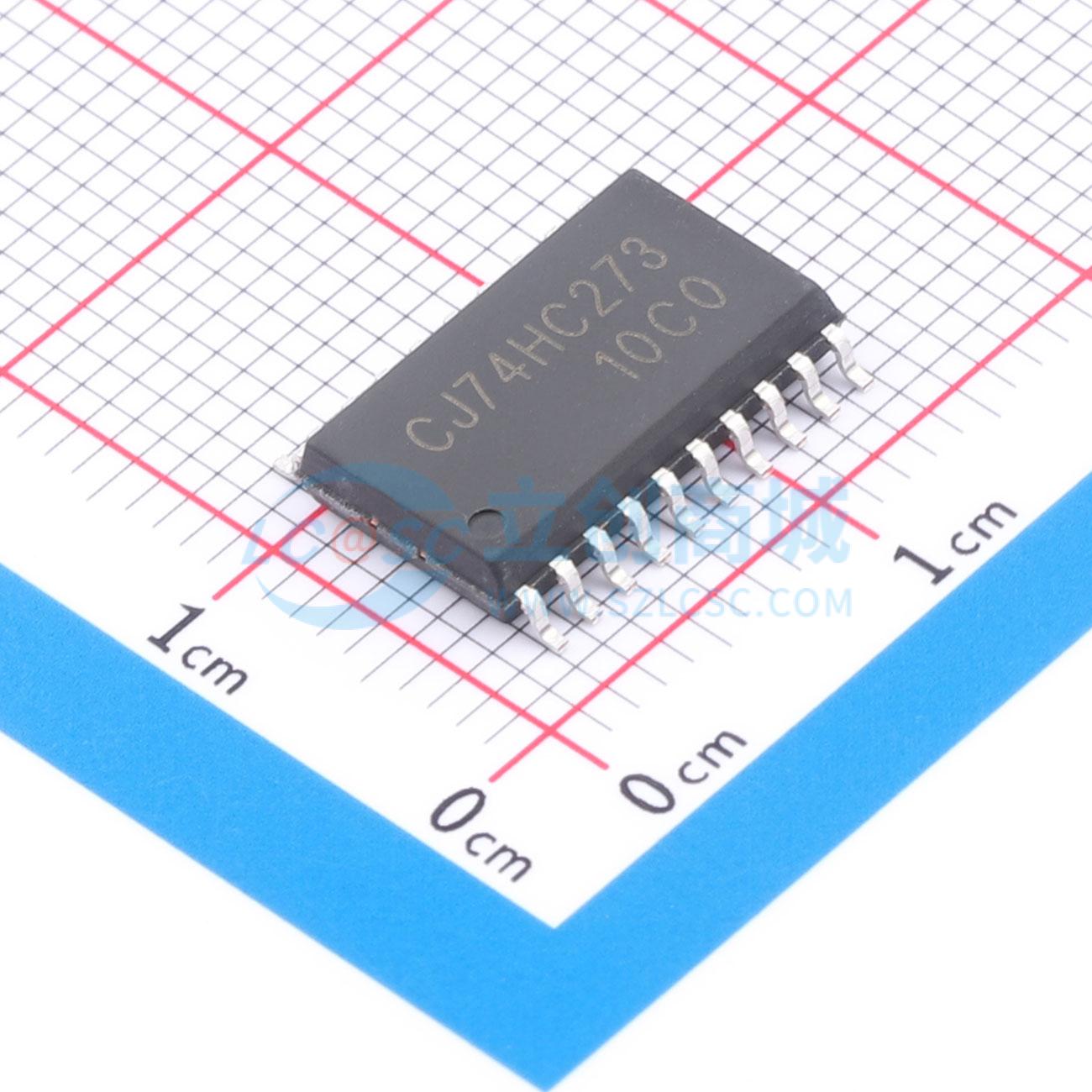

CJ74HC273AGN
带复位功能的八进制D型正边沿触发触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC273AGN
- 商品编号
- C52145537
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 66MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 15ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 12ns | |
| 保持时间 | 3ns |
商品概述
CJ74HC/HCT273是一款八路正边沿触发D型触发器。该器件具有时钟（CP）和主复位（/MR）输入。在时钟（CP）从低到高转换时，输出Qn将呈现其对应Dn输入在满足建立和保持时间要求时的状态。/MR为低电平时，将强制输出为低电平，不受时钟和数据输入的影响。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：对于CJ74HC273为CMOS电平；对于CJ74HCT273为TTL电平
- 公共时钟和主复位
- 八个正边沿触发D型触发器
- 工作温度范围：-40℃到+125℃
应用领域
- 缓冲或存储寄存器
- 移位寄存器
- 模式发生器
