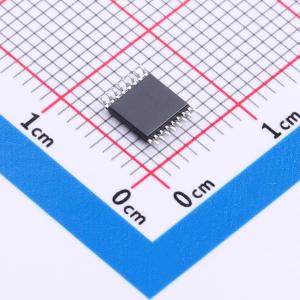

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC165BEN
8位并行输入/串行输出移位寄存器，具备异步并行加载和同步串行输入功能，适用于高低电平转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC165BEN
- 商品编号
- C52145514
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.305克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | - | |
| 输出类型 | 推挽式 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 15ns@6.0V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
CJ74HC/HCT165是一款8位串行或并行输入/串行输出移位寄存器。该器件具有一个串行数据输入(DS)、八个并行数据输入(D0至D7)和两个互补串行输出(Q7和/Q7)。当并行加载输入(/PL)为低电平时，数据从D0至D7异步加载到移位寄存器中。当/PL为高电平时，数据在DS端串行进入寄存器。当时钟使能输入(/CE)为低电平时，数据在CP输入的低电平到高电平转换时进行移位。/CE上的高电平将禁用CP输入。输入具有高达15V的过压耐受能力，这使得该器件可用于高电平到低电平的电平转换应用。
商品特性
- 输入电平：
- 对于CJ74HC165：CMOS电平
- 对于CJ74HCT165：TTL电平
- 异步8位并行加载
- 同步串行输入
- ESD-HBM：3000V
- ESD-CDM：1000V
- 工作温度范围：-40°C ~ +125°C
应用领域
- 可编程逻辑控制器
- 家用电器
- 视频显示系统
- 输出扩展器
- 键盘
