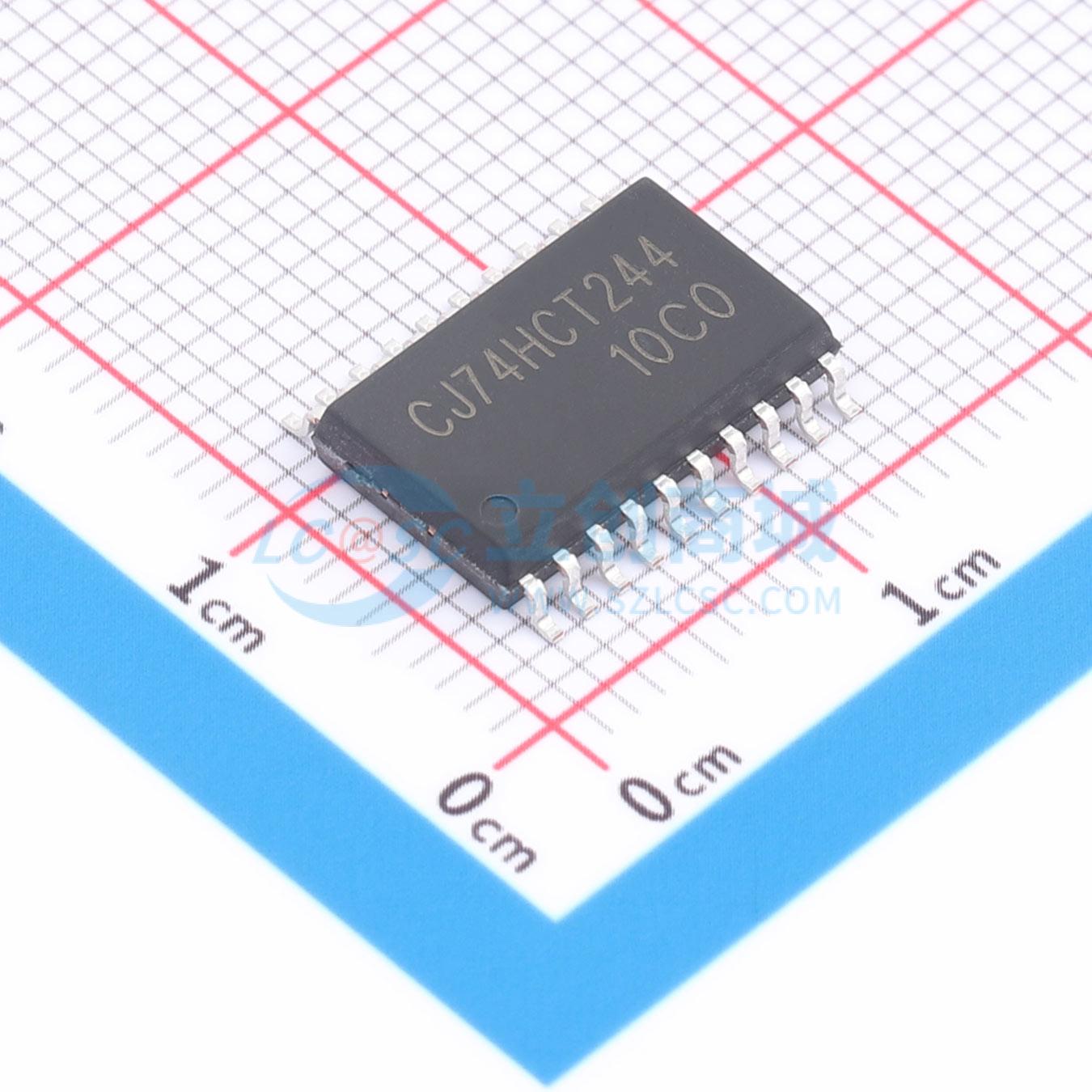

CJ74HCT244AGN
8位缓冲器/线路驱动器，具有三态输出，可作两个4位缓冲器或一个8位缓冲器，适用于总线接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HCT244AGN
- 商品编号
- C52145527
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.6975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 22ns@4.5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
CJ74HC/HCT244是一款具有三态输出的8位缓冲器/线驱动器。该器件可用作两个4位缓冲器或一个8位缓冲器。器件具有两个输出使能引脚，每个引脚控制四个三态输出。当输出使能引脚为高电平时，输出将呈现高阻态。输入端包含钳位二极管，允许使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 输入电平：CJ74HC244为CMOS电平；CJ74HCT244为TTL电平
- 八位总线接口
- 非反相三态输出
- 工作温度范围：-40℃到+125℃
应用领域
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机控制
