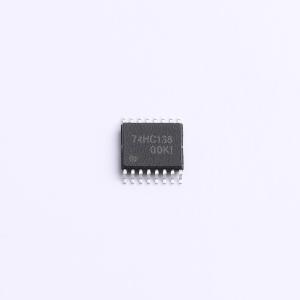

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC138BEN
3至8线解码器/多路分配器，具有反相功能、解复用能力和多输入使能，适用于内存芯片选择解码
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC138BEN
- 商品编号
- C52145497
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 12ns@6V | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74HC |
商品概述
CJ74HC/HCT138 器件将三个二进制加权地址输入（A0、A1 和 A2）解码为八个互斥的输出（/Y0 至 /Y7）。该器件具有三个使能输入（/E1、/E2 和 E3）。除非 /E1 和 /E2 为低电平且 E3 为高电平，否则所有输出均为高电平。这种多重使能功能使得仅需四个 CJ74HC/HCT138 集成电路和一个反相器即可轻松并行扩展为 1 选 32（5 至 32 线）解码器。通过将一个有效的低电平使能输入用作数据输入，并将剩余的使能输入用作选通信号，CJ74HC/HCT138 可用作八输出多路分配器。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过 VCC 的电压。
商品特性
- 输入电平：CJ74HC138 为 CMOS 电平；CJ74HCT138 为 TTL 电平
- 具备多路分配能力
- 多重输入使能便于扩展
- 适用于存储器片选解码
- 有效的低电平互斥输出
- 工作温度范围：-40°C 至 +125°C
应用领域
- LED 显示
- 服务器
- 白色家电
- 电力基础设施
- 楼宇自动化
