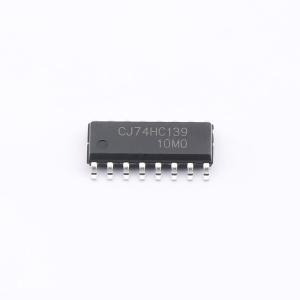

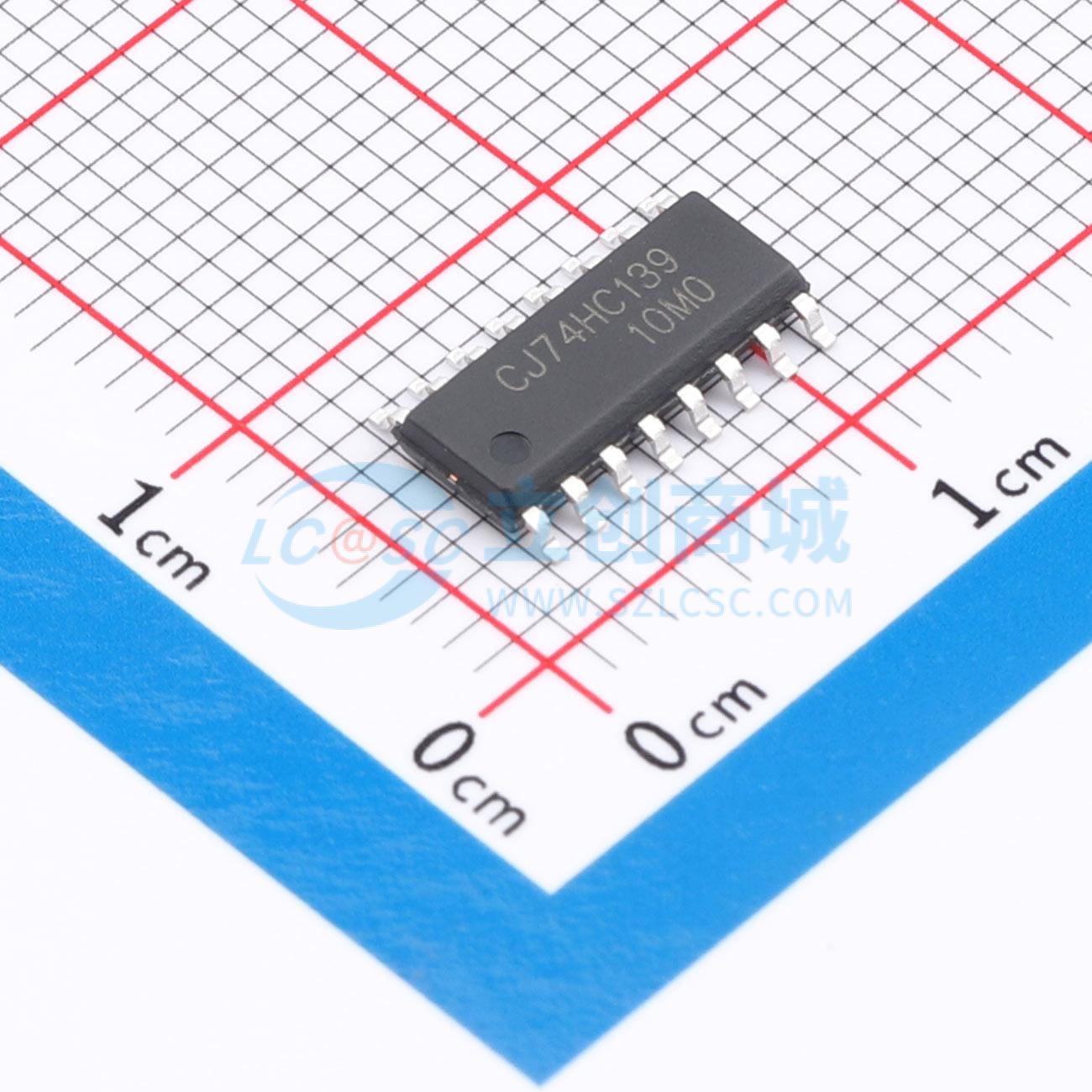

CJ74HC139AEN
CJ74HC139AEN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC139AEN
- 商品编号
- C52145498
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | - | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns@6.0V,50pF；11ns@6.0V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74HC |
商品概述
CJ74HC/HCT139 将两个二进制加权地址输入（nA0、nA1）解码为四个互斥输出（/nY0 至 /nY3）。每个译码器均具有一个使能输入（/nE）。当 /nE 为高电平时，所有输出均被强制置为高电平。该使能输入可用作 1 线到 4 线解复用器应用的数据输入。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于 VCC 的电压。
商品特性
- 输入电平：CJ74HC139 为 CMOS 电平；CJ74HCT139 为 TTL 电平
- 具备解复用能力
- 包含两个独立的 2 线到 4 线译码器
- 具备多功能能力
- 适用于内存解码、数据路由或代码转换
- 低电平有效的互斥输出
- 工作温度范围指定为 -40°C 至 +125°C
