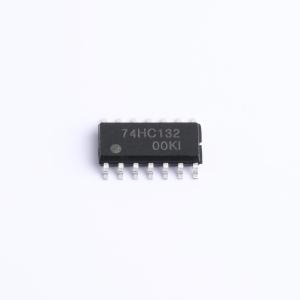

温馨提醒：图片仅供参考，商品以实物为准
CJ74HC132ADN
四2输入与非门施密特触发器，具有施密特触发输入，低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC132ADN
- 商品编号
- C52145494
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；5.9V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 25ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
CJ74HC/HCT132是一款四路2输入与非门施密特触发器。
商品特性
- 输入电平：CJ74HC132为CMOS电平；CJ74HCT132为TTL电平
- 低功耗
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 报警/防篡改检测电路
- S-R锁存器
