温馨提醒：图片仅供参考，商品以实物为准

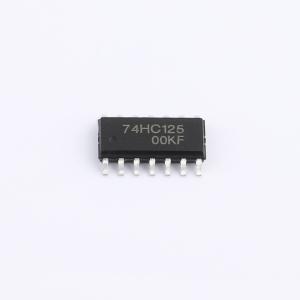

CJ74HC125ADN
四缓冲器/线路驱动器，具有三态输出，输入含钳位二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HC125ADN
- 商品编号
- C52145490
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 20ns@4.5V | |
| 功能特性 | 输出使能 |
商品概述
CJ74HC/HCT125是一款四路缓冲器/线驱动器，具有由输出使能输入(n/OE)控制的三态输出。当n/OE为高电平时，输出呈现高阻关断状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- CJ74HC125：CMOS电平
- CJ74HCT125：TTL电平
- 规定工作温度范围为-40°C ~ +125°C
应用领域
- 使能数字信号
