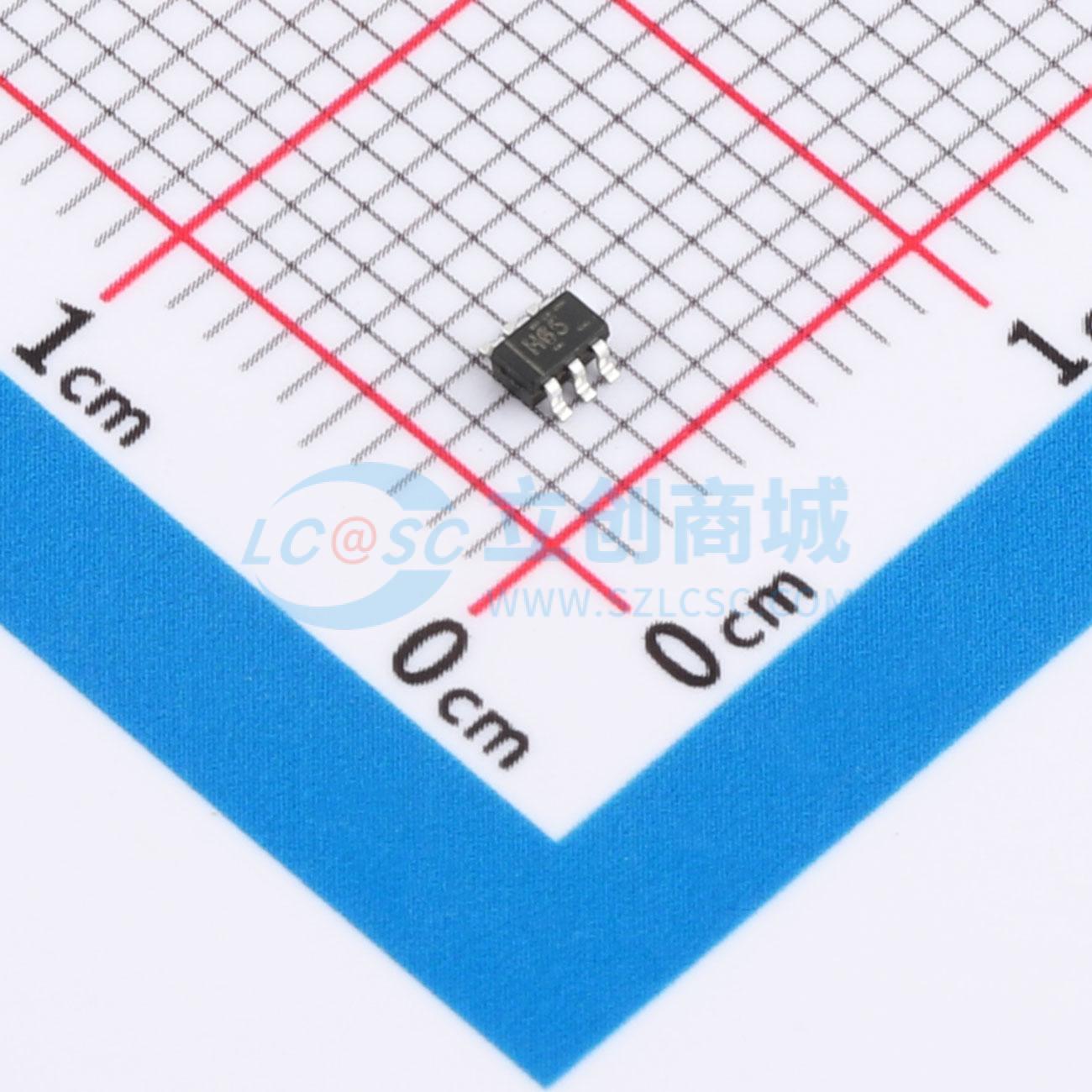

NC7WP14P6X-TP
NC7WP14P6X-TP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NC7WP14P6X-TP
- 商品编号
- C52098004
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.11V；1.9V；2.05V；1.32V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 15.6ns@0.8V,5pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
NC7WP14P6X-TP 是一款采用施密特触发输入的双反相器。该器件确保在整个 0.8V ~ 3.6V 的 VCC 范围内具有极低的静态和动态功耗。该器件针对使用 IOFF 的部分断电应用进行了全面规定。IOFF 电路会禁用输出。
商品特性
- 宽电源电压范围：0.8V ~ 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；Icc = 0.5μA（最大值）
- ESD 保护性能超过 JESD 22 标准
- 2000V 人体放电模型
- 200V 机器模型
- 1000V 充电器件模型
应用领域
- 音频扩展坞
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 固态硬盘
- 无线耳机、键盘和鼠标
