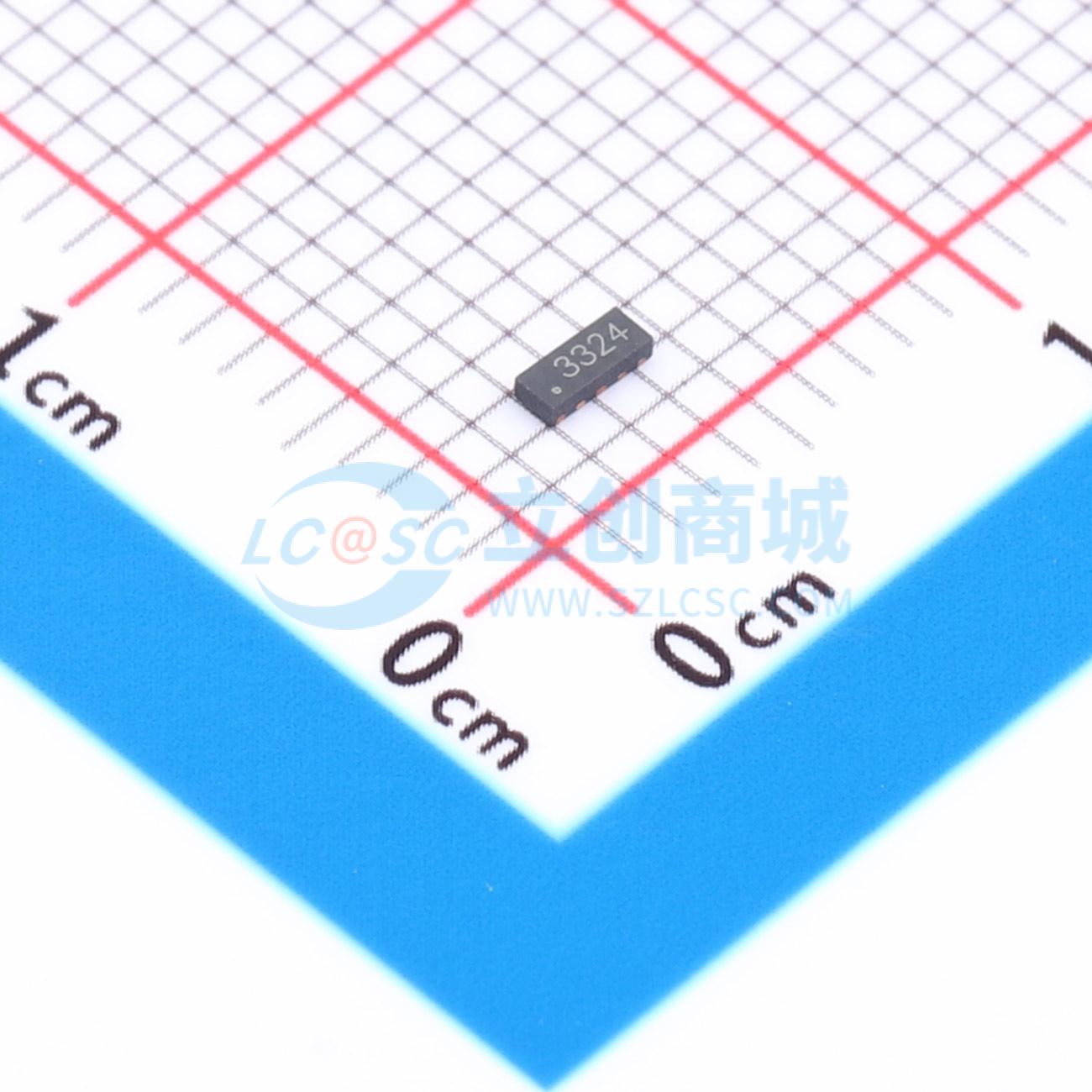

温馨提醒：图片仅供参考，商品以实物为准
PUSB3FR4Z-TP
4通道单向ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：4个单向通道ESD保护。 通常用于高速端口。 低工作电压：3.3V。 低通道输入电容：典型值0.4pF（I/O）。 IEC 61000-4-2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV。 IEC61000-4-4（EFT）40A（5/50ns）。应用：USB 3.1 & 3.2和MDDI端口。 PCI Express和串行SATA端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PUSB3FR4Z-TP
- 商品编号
- C51939591
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 0.4pF |
商品特性
- 4 路单向通道静电放电（ESD）保护
- 通常用于高速端口
- 低工作电压：3.3V
- 典型 I/O 通道输入电容低至 0.4pF（典型值）
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- USB 3.1 和 3.2 以及 MDDI 端口
- PCI Express 和 Serial SATA
- 笔记本电脑端口
- 平板电脑
