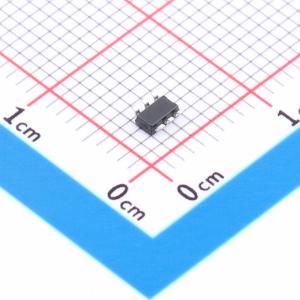

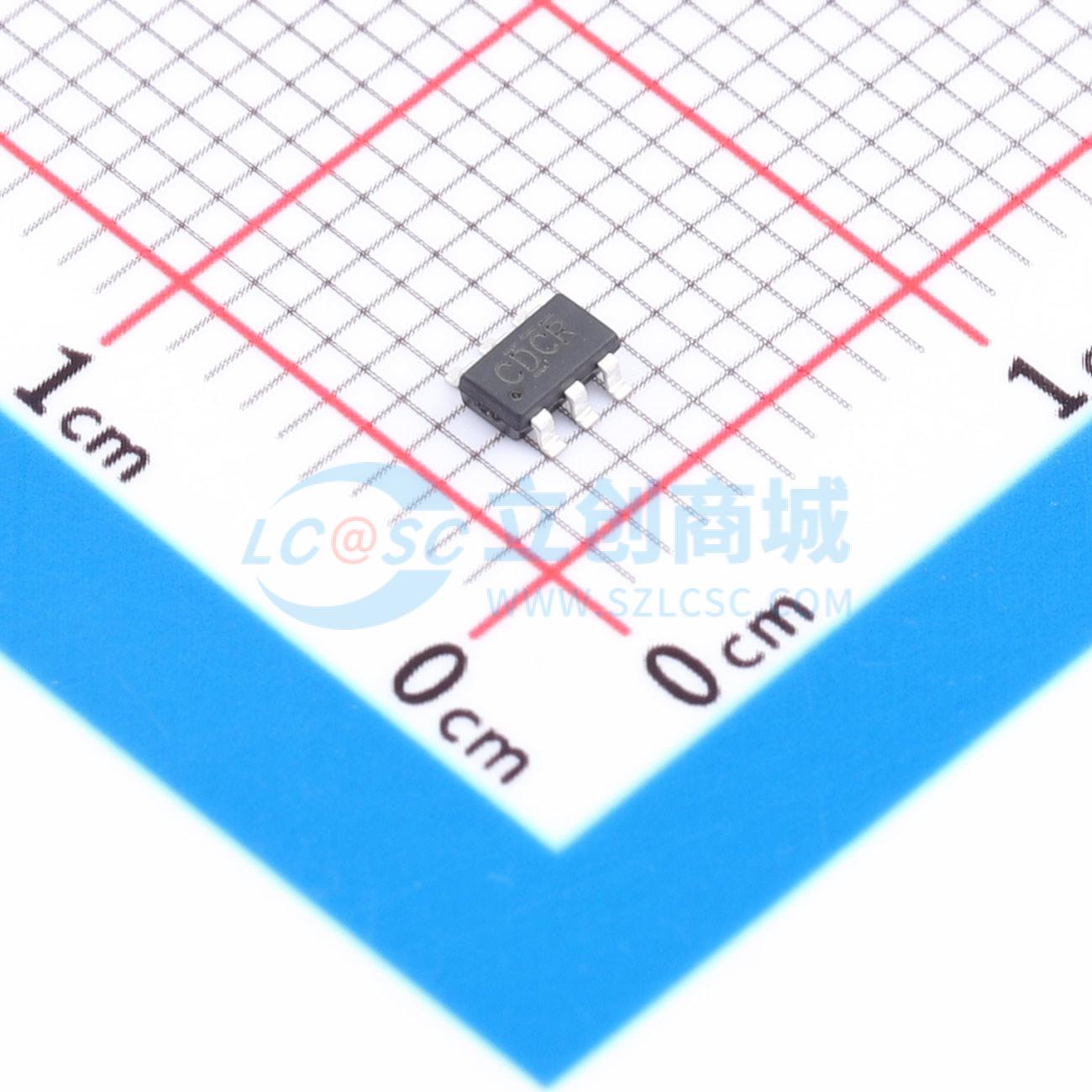

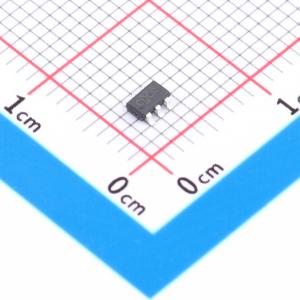

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G0832DBVR-TP

单3输入正或非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该设备是一个三输入正与或门，在正逻辑中执行布尔函数Y = (A • B) + C。通过将一个输入连接到GND或VCC，该设备还提供另外两种功能。当C连接到GND时，该设备作为一个两输入与门工作 (Y = A • B)；当A连接到VCC时，该设备作为一个两输入或门工作 (Y = B + C)；当B连接到VCC时，该设备也作为一个两输入或门工作 (Y = A + C)。
品牌名称: TECH PUBLIC(台舟)
商品型号: SN74LVC1G0832DBVR-TP
商品编号: C51939609
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	0V~800mV；0V~700mV
	输出高电平(VOH)	3.8V；1.9V；2.3V；1.2V
	输出低电平(VOL)	300mV；450mV；550mV
	系列	74LVC
	传播延迟(tpd)	5.9ns@3.3V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	3
	功能特性	局部关断模式

商品概述

该器件是一款单路3输入正逻辑与或门，执行布尔函数Y等于A与B的结果再或C的正逻辑运算。通过将某个输入端连接至地或电源电压，该器件可实现两种附加功能。当C端接地时，该器件作为2输入与门工作，输出Y等于A与B。当A端连接至电源电压时，该器件作为2输入或门工作，输出Y等于B或C。当B端连接至电源电压时，该器件同样作为2输入或门工作，输出Y等于A或C。

商品特性

宽电源电压范围：1.65V ~ 5.5V
输入端可耐受高达5.5V的电压
关断电流特性支持部分断电模式
低功耗，最大电源电流为10μA
静电放电保护性能超过JESD 22标准
人体模型：2000V
机器模型：200V
带电器件模型：1000V

应用领域

AV接收机
音频坞站
蓝光播放器与家庭影院
嵌入式个人电脑
个人数字助理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与门；或门
	门电路数量	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	输入高电平(VIH)	1.7V~5.5V；2V~5.5V
