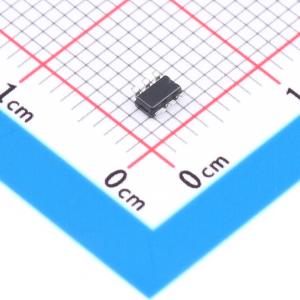

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G11S6
单3输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品执行布尔函数 Y = A • B • C 或 Y = A(overline) + B(overline) + C(overline)（正逻辑）。该器件针对使用loff的部分掉电应用进行了全面规格设计。loff电路可禁用输出，防止设备在掉电时通过设备产生破坏性的回流电流。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G11S6
- 商品编号
- C51939625
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；100mV；400mV；300mV；450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74LVC1G11执行正逻辑下的布尔函数 Y = A·B·C 或 Y = A+B+C（上划线）。该器件针对使用Ioff的部分断电应用进行了全面规定。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。
商品特性
- 支持5V VCC工作电压
- 输入可接受高达5.5V的电压
- 在3.3V下最大传输延迟为4.1ns
- 低功耗，最大ICC为10μA
- 在3.3V下提供±24mA输出驱动能力
- ESD保护超过JESD 22标准：人体模型2000V、机器模型200V、带电器件模型1000V
应用领域
- AV接收机
- 嵌入式PC
