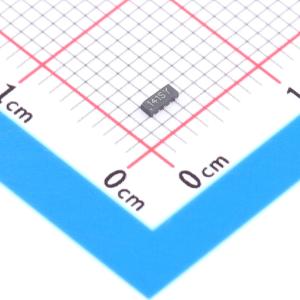

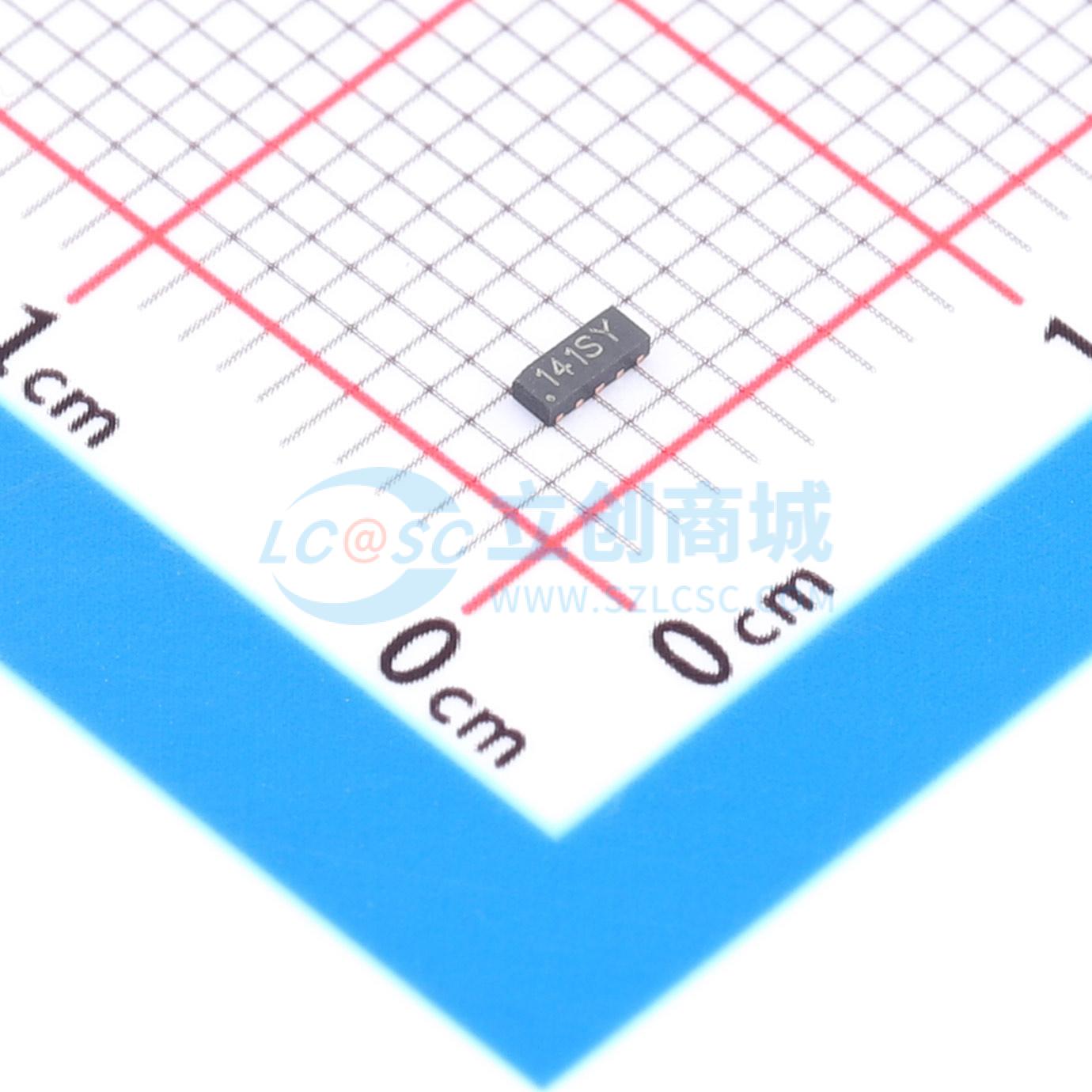

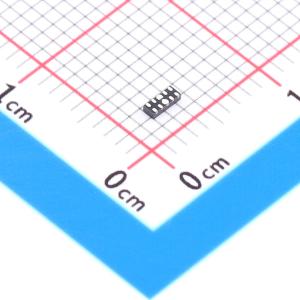

TPESD4USB5B-TTSX
4线超低电容TVS二极管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值0.3pF（IO到I/O）。 低工作电压：5V。 低钳位电压。 最多保护4条线路。 无铅直通式封装。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV。应用：HDMI 1.4& 2.0、USB 2.0 & 3.0和MDDI端口。 显示器和平板显示器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD4USB5B-TTSX
- 商品编号
- C51939646
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品特性
- 超低电容：典型值0.3pF（IO到I/O）
- 低工作电压：5V
- 低钳位电压
- 最多保护4条线路
- 无引脚直插式封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-5（雷击）6A（8 / 20μs）
应用领域
- HDMI 1.4& 2.0、USB 2.0 & 3.0和MDDI端口
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
