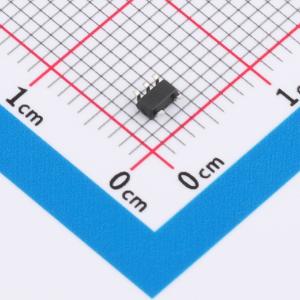

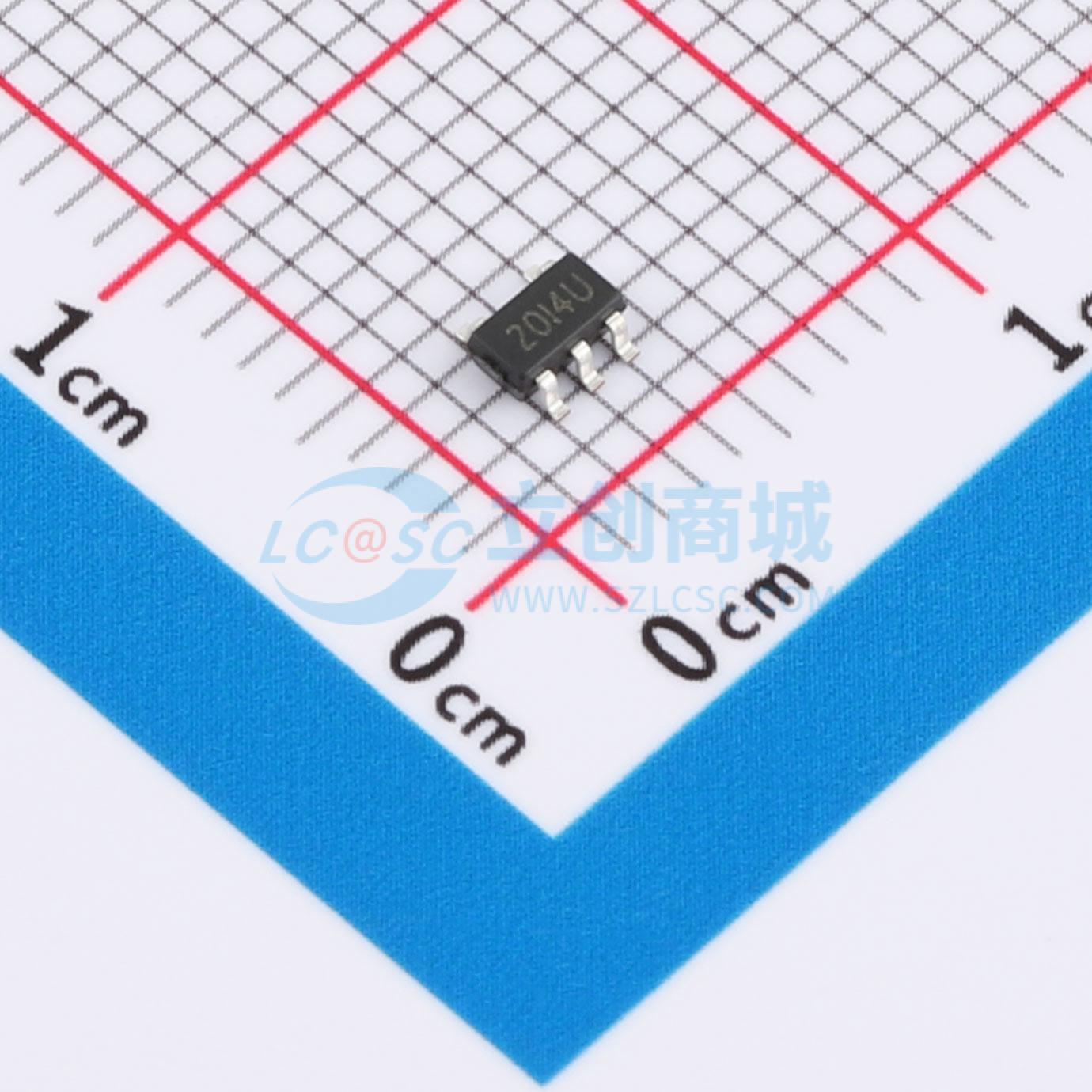

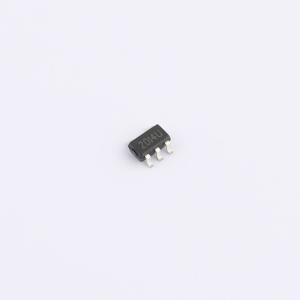

TPK20I4US5实物图
  • TPK20I4US5商品缩略图
  • TPK20I4US5商品缩略图
  • TPK20I4US5商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPK20I4US5

单通道高速低侧栅极驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
TPK20I4US5
商品编号
C51939652
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.0246克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边
负载类型MOSFET
驱动通道数1
灌电流(IOL)300mA
拉电流(IOH)600mA
工作电压4.5V~18V
上升时间(tr)12ns
下降时间(tf)11ns
属性参数值
传播延迟 tpLH33ns
传播延迟 tpHL33ns
特性欠压保护(UVP)
工作温度0℃~+125℃
输入高电平(VIH)2.4V~2.6V
输入低电平(VIL)1V~1.2V
静态电流(Iq)100uA
功能特性使能关断;交错导通保护

商品概述

该器件是一款紧凑型栅极驱动器,可出色替代NPN和PNP分立驱动器(缓冲电路)解决方案。该驱动器适用于MOSFET、IGBT以及新兴的宽禁带功率器件(如GaN),适合高速应用。其不对称的4A峰值源电流和8A峰值灌电流增强了抗寄生米勒导通效应的能力。包括宽输入迟滞和负输入电压处理在内的特性增强了瞬态抗扰度。该器件具有VDD引脚电源电路块上的内部欠压锁定保护功能。当驱动器处于UVLO状态时,该电路将保持所有输出为低电平,而无论输入状态如何。UVLO典型值为4.2V,具有300mV典型迟滞。此迟滞可防止在低VDD电源电压因电源噪声而产生抖动,也防止在系统开始开关且IDD突然增加时VDD偏置电压出现跌落。在低于5V等低电压水平下运行的能力,以及一流的开关特性,特别适合驱动新兴的GaN宽禁带功率半导体器件。该器件具有极低的静态IDD电流。总电源电流是静态IDD电流、由开关引起的平均IOUT电流以及任何与未使用输入引脚上拉电阻相关的电流之和。例如,当反相输入引脚被拉低时,会通过上拉电阻从VDD电源汲取额外电流。

商品特性

  • 4.5 ~ 15V单电源供电范围
  • 在VDD欠压锁定期间输出保持低电平
  • 兼容TTL和CMOS的输入逻辑阈值
  • 当输入引脚悬空时,输入设计使输出保持低电平
  • 快速的上升和下降时间(典型值9ns和7ns)
  • 快速的传播延迟(典型值13ns)
  • 分离式输出配置
  • 强大的灌电流能力,增强抗米勒导通能力
  • 输入引脚可承受低于GND引脚-5V的电压
  • 紧凑型封装:SOT23-5

应用领域

  • 直流-直流转换器
  • 台式机电源
  • 开关模式电源
  • 数字电源控制器的配套栅极驱动器
  • 新兴宽禁带功率器件(如GaN)的栅极驱动器
