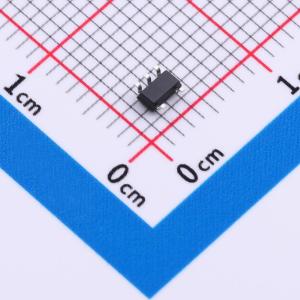

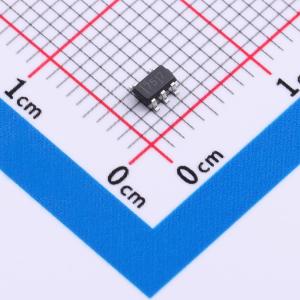

温馨提醒：图片仅供参考，商品以实物为准
UCC27517DBVR-TP
单通道高速低侧栅极驱动器，适用于MOSFET、IGBT和新兴宽带隙功率器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- UCC27517DBVR-TP
- 商品编号
- C51939678
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 300mA | |
| 拉电流(IOH) | 600mA | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 11ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 33ns | |
| 传播延迟 tpHL | 33ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | 0℃~+125℃ | |
| 输入高电平(VIH) | 2.4V~2.6V | |
| 输入低电平(VIL) | 1V~1.2V | |
| 静态电流(Iq) | 100uA | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
该器件是一款紧凑型栅极驱动器，可作为NPN和PNP分立驱动器（缓冲电路）解决方案的卓越替代品。它适用于MOSFET、IGBT以及新兴的宽禁带功率器件（如GaN）的驱动，适合高速应用。其不对称的4A峰值源电流和8A峰值灌电流增强了抗寄生米勒导通效应的能力。宽输入迟滞和负输入电压处理等特性增强了抗瞬态干扰能力。
商品特性
- 4.5V至18V单电源工作范围
- 在VDD欠压锁定期间输出保持低电平
- 兼容TTL和CMOS输入逻辑阈值
- 输入引脚悬空时输出保持低电平
- 快速的上升和下降时间（典型值9ns和7ns）
- 快速的传播延迟（典型值13ns）
- 分离式输出配置
- 强大的灌电流能力，增强抗米勒导通能力
- 输入引脚可承受低于GND引脚5V的电压
- 紧凑型SOT23-5封装
应用领域
- DC-DC转换器
- 台式机电源
- 开关模式电源
- 数字电源控制器的配套栅极驱动器
- 新兴宽禁带功率器件（如GaN）的栅极驱动器
