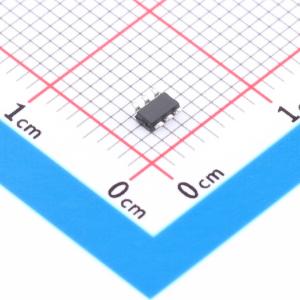

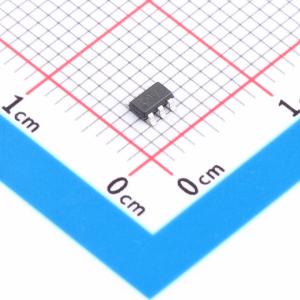

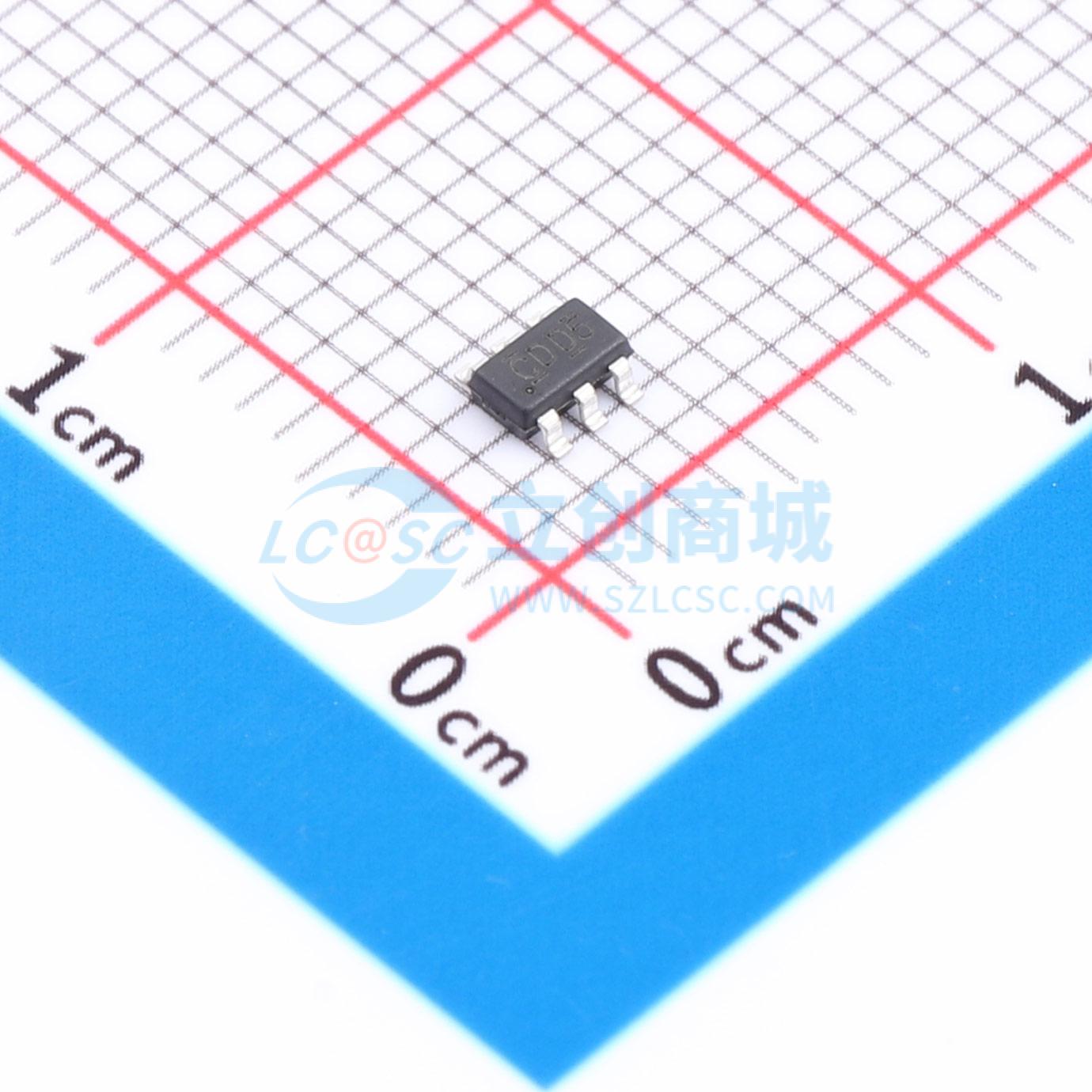

温馨提醒：图片仅供参考，商品以实物为准
TP74LVC1G3208S6
单3输入正或与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一个单3输入正或与门，在正逻辑中执行布尔函数 Y = (A + B)·C。通过将一个输入连接到GND或VCC，该产品还提供另外两种功能。当C连接到VCC时，该产品作为2输入或门工作 (Y = A + B)；当A连接到GND时，该产品作为2输入与门工作 (Y = B·C)；当B连接到GND时，该产品也作为2输入与门工作 (Y = A·C)。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G3208S6
- 商品编号
- C51939626
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 6.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74LVC1G3208器件是一款单3输入正逻辑或与门。它执行布尔函数 Y = (A + B) × C。通过将一个输入连接到GND或VCC，该器件可提供另外两种功能。当C连接到VCC时，该器件作为2输入或门工作 (Y = A + B)。当A连接到GND时，该器件作为2输入与门工作 (Y = B × C)。当B连接到GND时，该器件也可作为2输入与门工作 (Y = A × C)。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 支持5V Vcc操作
- IOFF支持部分掉电模式
- 低功耗，ICC = 10μA（最大值）
- ESD保护超过JESD 22标准：2000V人体模型 (A114-A)、200V机器模型 (A115-A)、1000V充电器件模型 (C101)
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式PC
- 个人数字助理
