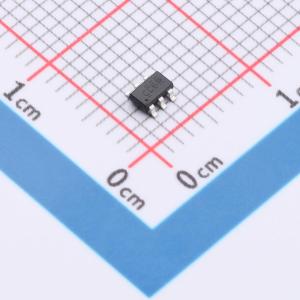

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G386DBVR-TP
单3输入正异或门，支持部分掉电模式，低功耗，具备ESD保护和反驱动保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G386DBVR-TP
- 商品编号
- C51939613
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.034933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 400mV；300mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；后驱动保护 |
商品概述
SN74LVC1G386DBVR-TP器件执行正逻辑中的布尔函数Y = A ⊕ B ⊕ C。该器件完全指定用于使用Ioff的部分关断应用。Ioff电路禁用输出，防止器件断电时产生损坏性的电流回流。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 支持5V VCC操作
- IOFF支持部分关断模式的反向驱动保护
- 低功耗，最大ICC为10μA
- ESD保护超过JESD 22标准：人体模型2000V，机器模型200V，充电器件模型1000V
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式PC
- 个人数字助理
- 电源
