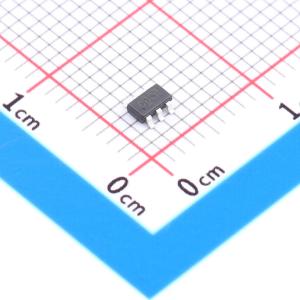

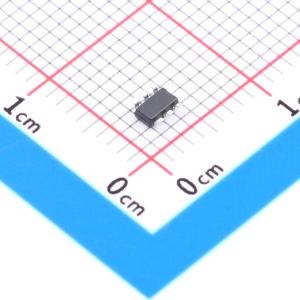

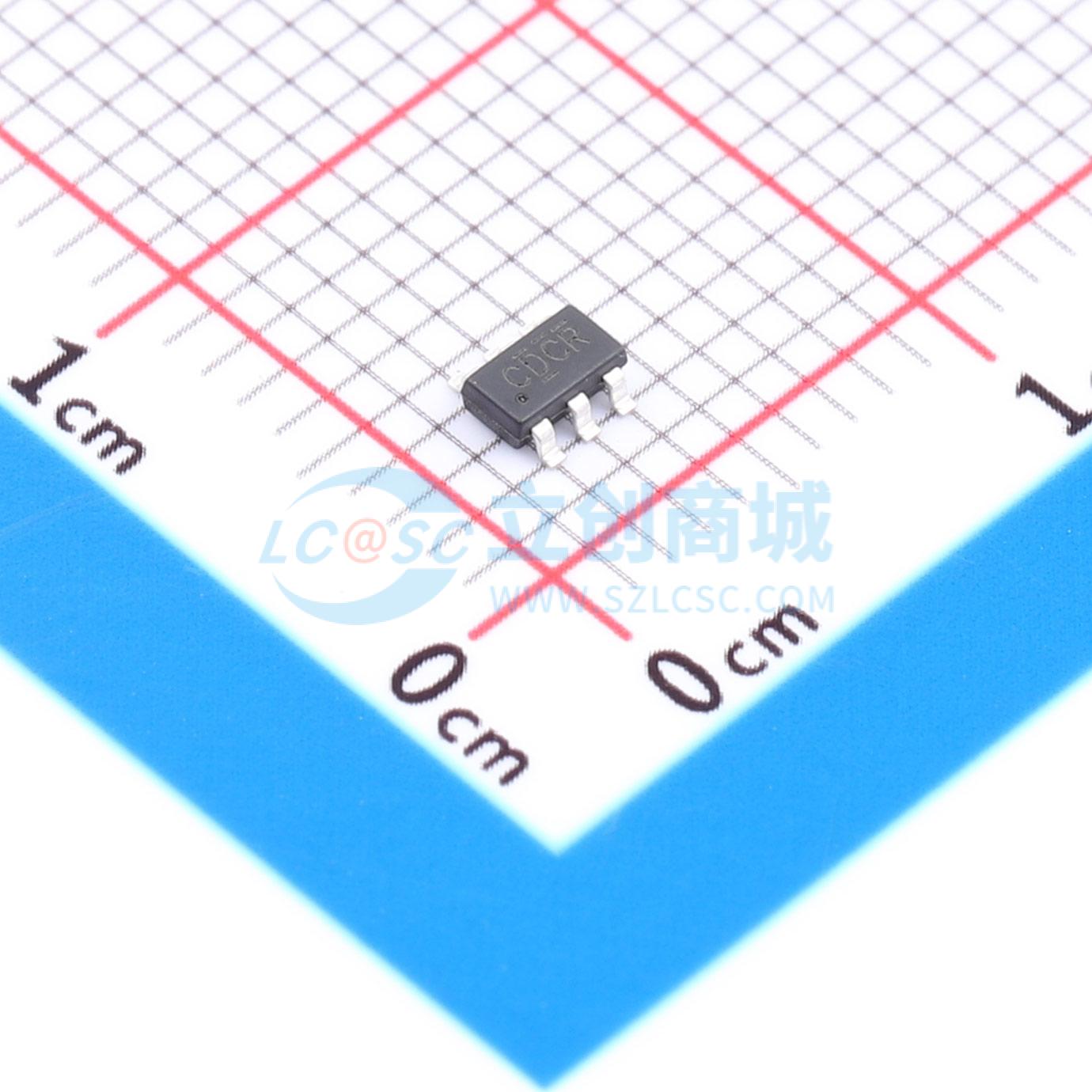

TP74LVC1G0832S6
单3输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一个单3输入正与或门。它在正逻辑中执行布尔函数 Y = (A • B) + C。通过将一个输入连接到GND或VCC，该设备还提供另外两种功能。当C连接到GND时，该设备作为2输入与门工作 (Y = A • B)。当A连接到VCC时，该设备作为2输入或门工作 (Y = B + C)。当B连接到VCC时，该设备也作为2输入或门工作 (Y = A + C)。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G0832S6
- 商品编号
- C51939624
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 17.5ns@1.8V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74LVC1G0832 器件是一款单路 3 输入正逻辑与或门。它执行布尔函数 Y = (A·B) + C。通过将一个输入端连接到 GND 或 VCC，该器件可提供另外两种功能。当 C 端接地时，该器件作为 2 输入与门工作。当 A 端接 VCC 时，该器件作为 2 输入或门工作。当 B 端接 VCC 时，该器件同样作为 2 输入或门工作。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 输入可接受高达 5.5V 的电压
- I_OFF 支持部分断电模式
- 低功耗，最大 ICC 为 10μA
- ESD 保护性能超过 JESD 22 标准
应用领域
- AV接收机
- 音频底座：便携式
- 蓝光播放器和家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电源：电信/服务器 AC/DC 电源：单控制器：模拟和数字
