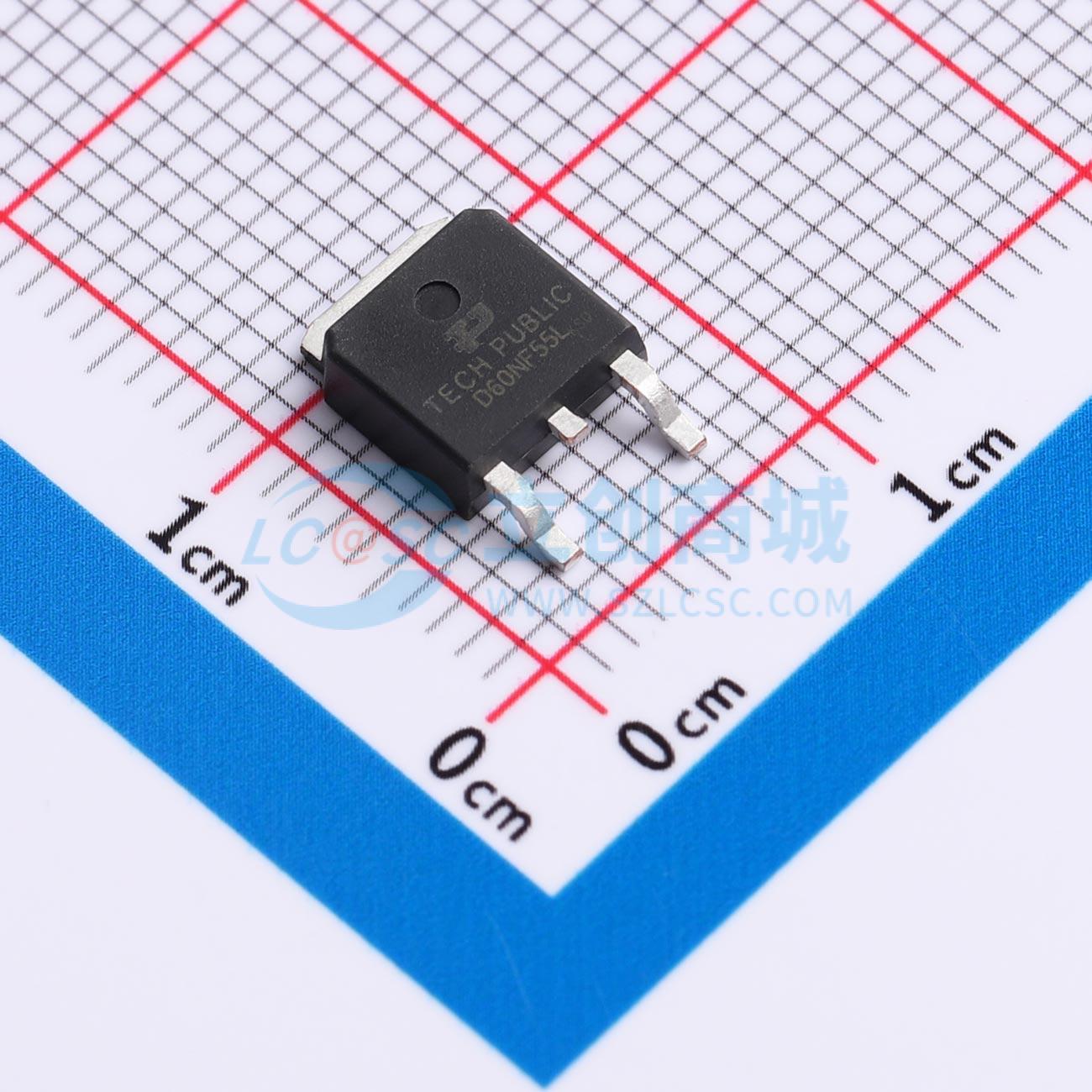

温馨提醒：图片仅供参考，商品以实物为准
STD60NF55LAT4-TP
N沟道MOSFET，适用于电源管理、DC/DC转换器、负载开关和LCD显示逆变器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- STD60NF55LAT4-TP
- 商品编号
- C51939614
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 14mΩ@10V | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 1.9V | |
| 栅极电荷量(Qg) | 50nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.05nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 158pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- VDS = 60V,ID = 50A
- 当VGS = 10V时,RDS(ON) < 20mΩ
应用领域
-笔记本电脑电源管理-DC/DC转换器-负载开关-LCD显示器逆变器
