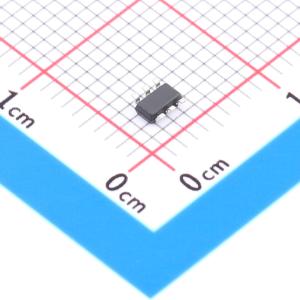

SN74LVC1G332DBVR-TP
单3输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设备执行布尔函数 Y = A + B + C 或 Y = (A•B•C)(overline) 正逻辑。该设备针对使用 IOFF 的部分掉电应用进行了全面规格设计。IOFF 电路可禁用输出，防止设备掉电时通过设备产生破坏性电流回流。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G332DBVR-TP
- 商品编号
- C51939612
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 17.2ns@1.8V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G332DBVR-TP 器件执行布尔函数 Y = A + B + C 或 Y = A（上划线）· B（上划线）· C（上划线）的正逻辑功能。该器件完全支持使用 IOFF 实现部分断电应用。IOFF 电路会禁用输出，防止在器件断电时产生破坏性的电流回流。
商品特性
- 工作电压范围 1.65V 至 5.5V
- 输入可接受高达 5.5V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；最大 ICC 为 10μA
- ESD 保护超过 JESD 22 标准：2000-V 人体模型 (A114-A)、200-V 机器模型 (A115-A)、1000-V 充电器件模型 (C101)
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
