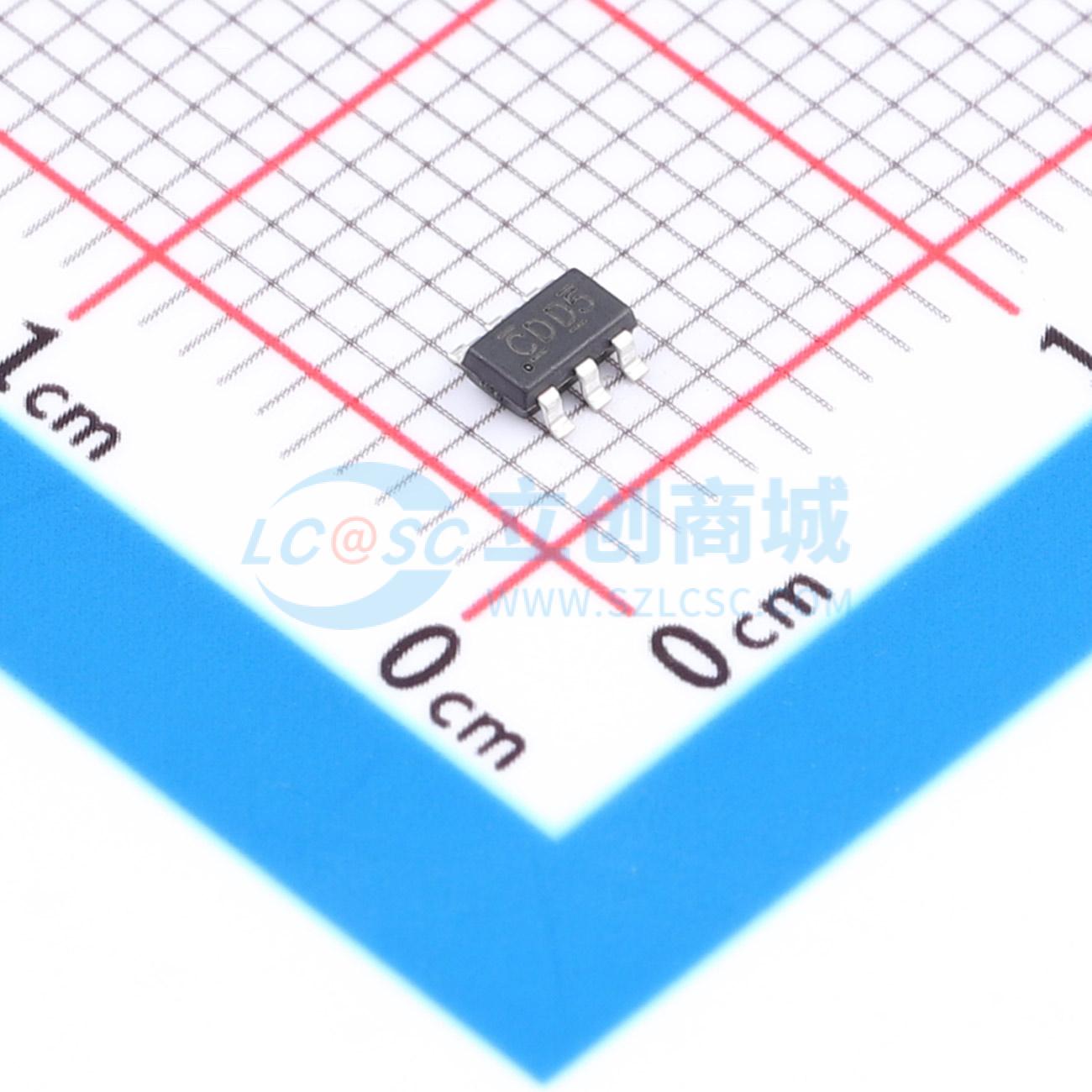

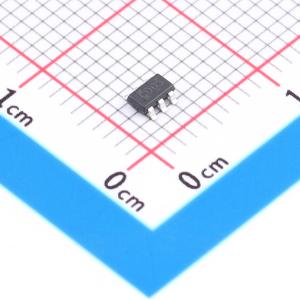

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G3208DBVR-TP
单3输入正或与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一个三输入正或与门，它在正逻辑中执行布尔函数 Y = (A + B)·C。通过将一个输入连接到 GND 或 VCC，该设备还提供另外两种功能。当 C 连接到 VCC 时，该设备作为一个两输入或门 (Y = A + B) 工作。当 A 连接到 GND 时，该设备作为一个两输入与门 (Y = B·C) 工作。当 B 连接到 GND 时，该设备同样作为一个两输入与门 (Y = A·C) 工作。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G3208DBVR-TP
- 商品编号
- C51939611
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 6.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G3208DBVR-TP器件是一个单3输入正或与门。它在正逻辑中执行布尔函数Y = (A + B) · C。通过将一个输入连接到GND或VCC，该器件可提供另外两种功能。当C连接到VCC时，该器件作为2输入或门工作(Y = A + B)。当A连接到GND时，该器件作为2输入与门工作(Y = B · C)。当B连接到GND时，该器件也作为2输入与门工作(Y = A · C)。
商品特性
- 宽电源电压范围，从1.65V至5.5V，支持5V Vcc操作
- IOFF支持部分掉电模式
- 低功耗，ICC=10μA（最大值）
- ESD保护超过JESD 22标准：2000V人体模型(A114-A)、200V机器模型(A115-A)、1000V充电器件模型(C101)
