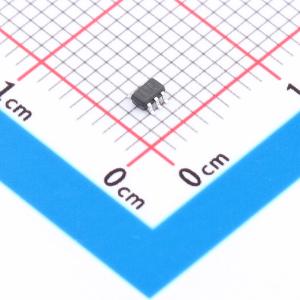

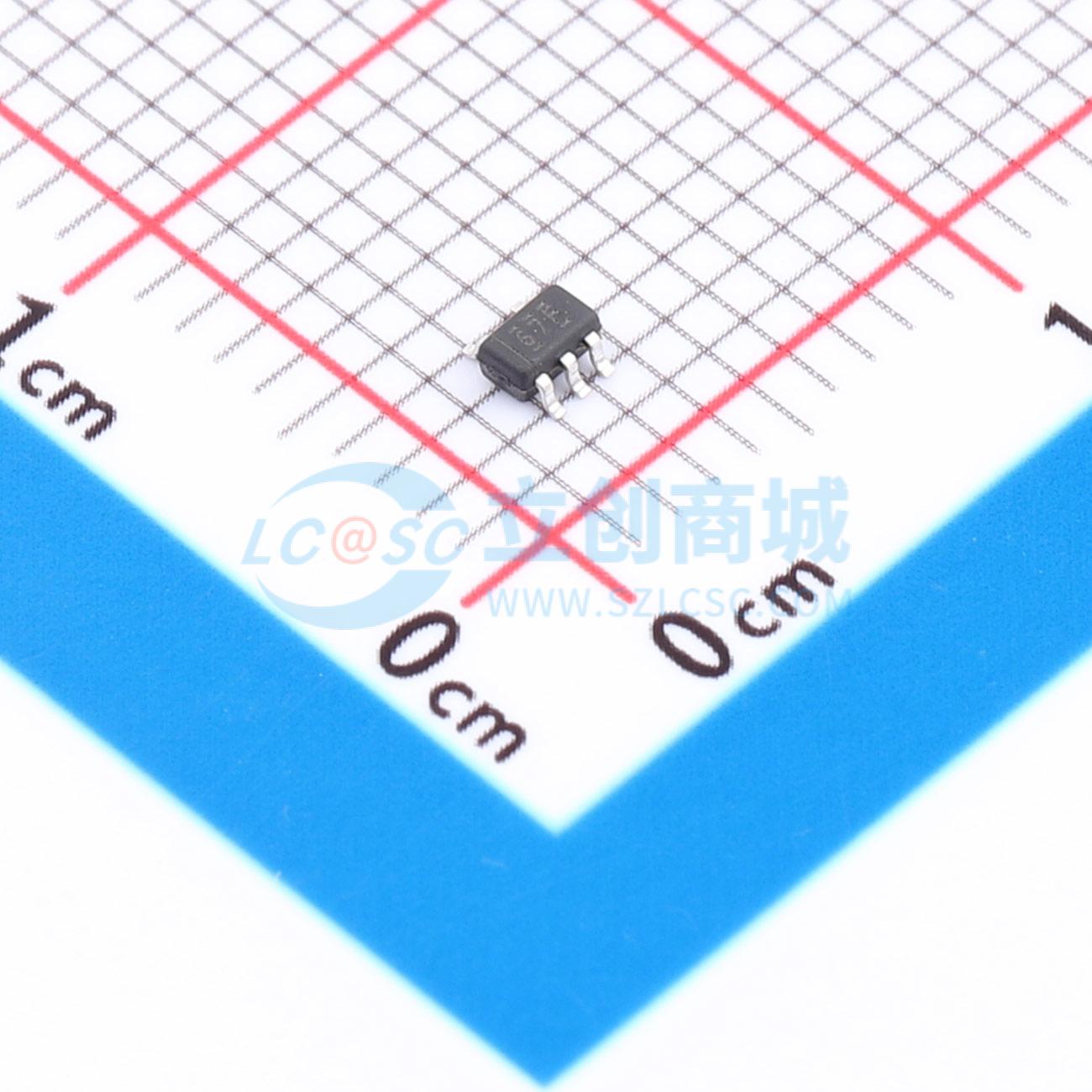

SN74AUP1T17DCKR-TP

低功耗电压电平转换缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 提供单缓冲功能。该设备在整个 2.3V 至 3.6V 的 VCC 范围内，确保极低的静态和动态功耗。设计用于逻辑电平转换应用，输入开关电平可接受 1.8V 低压 CMOS 信号，可在 2.5V 或 3.3V 单电源电压下工作。宽电源电压范围确保电池电压从 3.6V 降至 2.3V 时正常工作。施密特触发器输入使电路在整个 VCC 范围内能耐受较慢的输入上升和下降时间。
品牌名称: TECH PUBLIC(台舟)
商品型号: SN74AUP1T17DCKR-TP
商品编号: C51939607
商品封装: SOT-353
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该器件提供单缓冲器功能，确保在2.3V至3.6V的整个VCC范围内具有极低的静态和动态功耗。其设计用于逻辑电平转换应用，其输入开关电平可接受1.8V低压CMOS信号，同时可由2.5V或3.3V单电源电压供电。宽电源电压范围确保在电池电压从3.6V降至2.3V时仍能正常工作。施密特触发器输入使电路在整个VCC范围内对较慢的输入上升和下降时间具有容差。

商品特性

宽电源电压范围：2.3V至3.6V
输入可接受高达3.6V的电压
IOFF支持部分断电模式
低静态功耗；ICC = 1.5μA（最大值）
ESD保护超过JESD 22标准：2000-V人体模型（A114-A）、200-V机器模型（A115-A）、1000-V带电器件模型（C101）

应用领域

AV接收机
嵌入式PC
固态硬盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	CMOS
	工作电压(VCCA)	2.3V~3.6V
	元件数	1
	每个电路通道数	1

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	缓冲器
