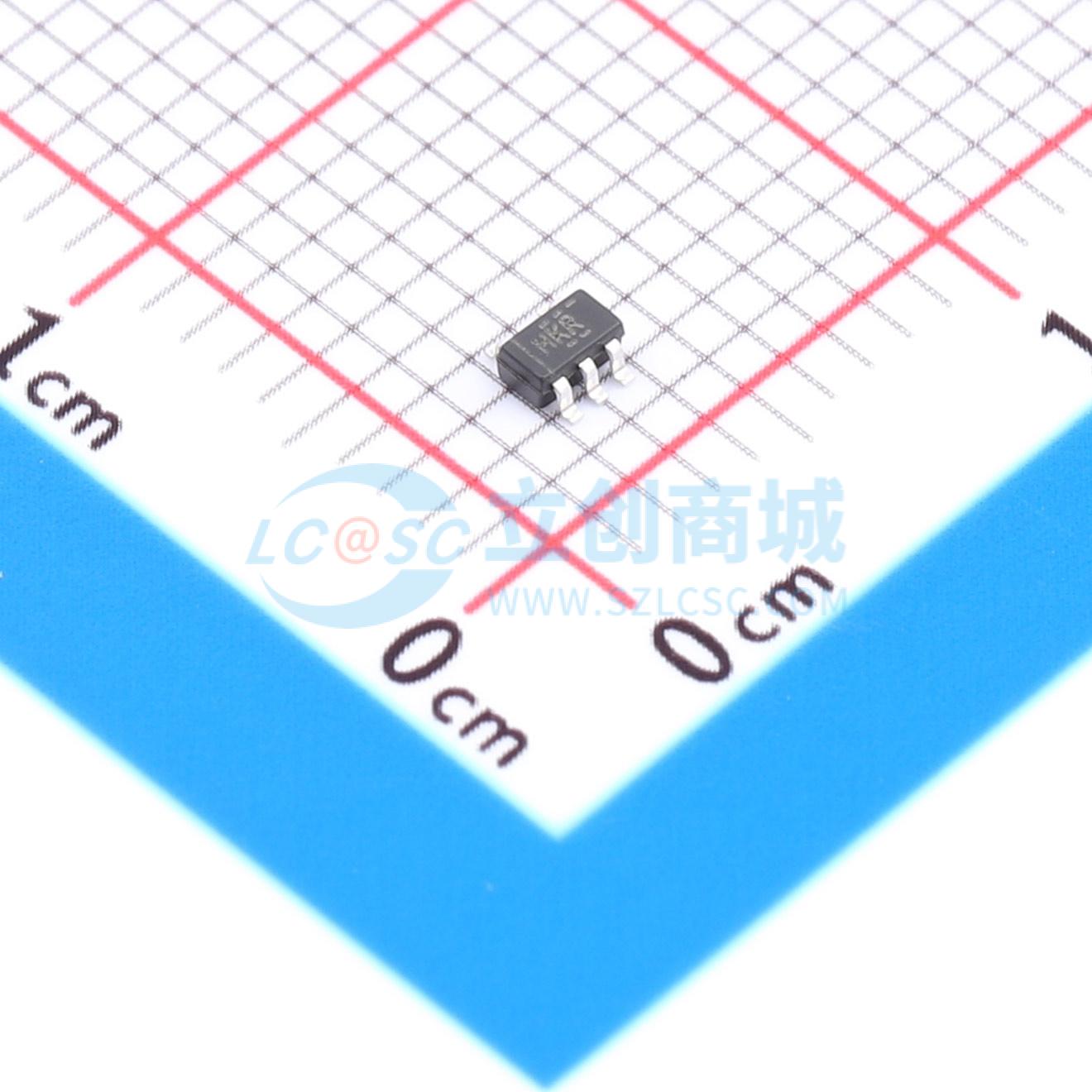

SN74AUP1G240DCKR-TP
反相缓冲器/线路驱动器；三态
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有三态输出的1位反相缓冲器/线路驱动器。该器件具有输出使能 (OE) 功能。OE 为高电平时，输出将呈现高阻抗关断状态。所有输入均采用施密特触发器，使电路能够容忍较慢的输入上升和下降时间。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUP1G240DCKR-TP
- 商品编号
- C51939605
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500nA | |
| 传播延迟(tpd) | 4.6ns@3.3V,30pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
SN74AUP1G240DCKR-TP 是一款具有 3 态输出的 1 位反相缓冲器/线路驱动器。该器件具有输出使能（OE）功能。当 OE 为高电平时，输出将呈现高阻抗关断状态。所有输入端的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可接受高达 3.6V 的电压
- I_OFF 支持部分掉电模式
- 低静态功耗；I_CC = 0.5μA（最大值）
- ESD 保护超过 JESD 22 标准
- 2000V 人体放电模型（A114-A）
- 200V 机器模型（A115-A）
- 1000V 充电器件模型（C101）
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电信/服务器 AC/DC 电源
- 固态硬盘
- 无线耳机、键盘和鼠标
