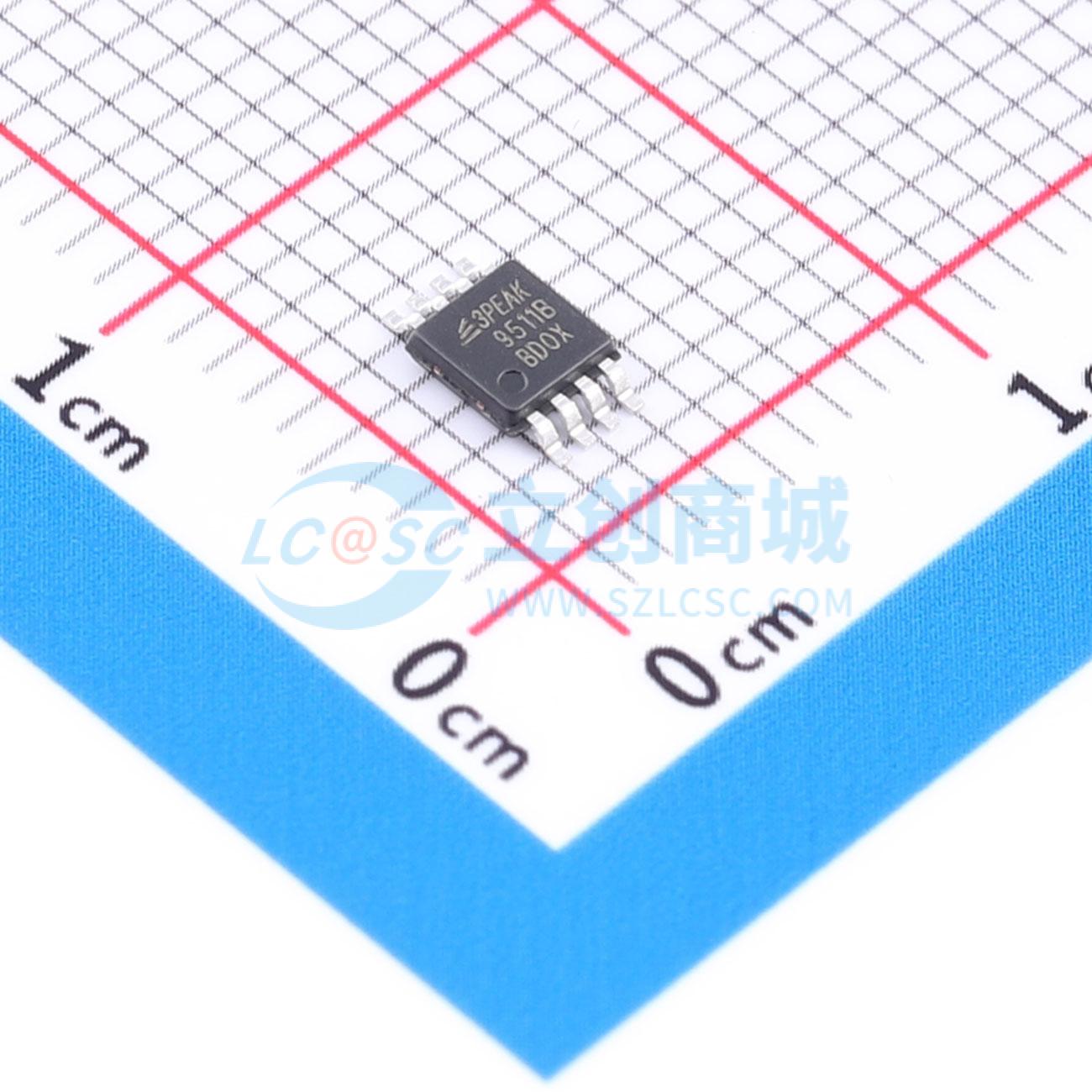

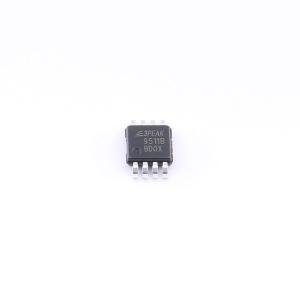

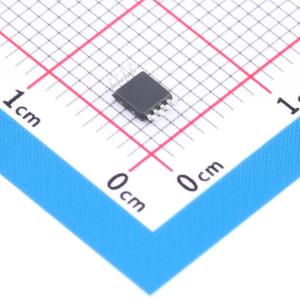

TPT29511B-VS1R

热插拔I2C总线缓冲器，支持双向转换、快速模式增强，具备上升时间加速器和ACK错误保护

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPT29511B-VS1R
商品编号: C51933407
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.502克(g)

商品参数

	属性	参数值
	商品目录	转换器/电平移位器

	属性	参数值
	功能特性	输出使能高阻

商品概述

TPT29511B器件是一款双路双向I2C和SMBus热插拔缓冲器，带有使能（EN）输入，工作电压范围为2.3V至5.5V VCC，支持IO卡从背板热插拔。控制电路可防止背板侧I2C线路（输入）与其他卡侧I2C线路（输出）连接，直到背板上出现停止命令或总线空闲状态，且卡上无总线争用。连接完成后，TPT29511B提供双向缓冲，使背板和卡的电容相互隔离。

TPT29511B的上升时间加速器电路允许使用较弱的直流上拉电流，同时仍能满足上升时间要求（ΔV/Δt > 1.25 V/μs）。当上升沿加速脉冲宽度大于300 ns时，触发ACK错误保护，防止方向切换错误。

TPT29511B集成了一个数字使能输入引脚，高电平有效时使能器件，低电平有效时使器件进入低电流模式；还集成了一个开漏就绪输出引脚，用于指示背板和卡侧是否连接在一起（高电平表示连接，低电平表示未连接）。

TPT29511B采用MSOP8和SOP8封装，工作温度范围为 -40°C至 +125°C。

商品特性

支持I2C应用和SMBus兼容的双向转换器
支持快速模式增强版，数据速率高达1Mbps
当EN = LOW时，SCL1、SDA1、SCL2和SDA2引脚为高阻抗
所有SDA和SCL线路上有1V预充电，防止带电插入电路板时数据损坏
工作电源电压范围为2.35V至5.5V
芯片禁用时ICC电流小于1μA
断电时I2C引脚为高阻抗
内置ΔV/Δt上升时间加速器
具备ACK错误保护，避免方向切换错误
ESD保护：
- 人体模型7kV
- 带电器件模型1.5kV

应用领域

服务器/存储设备
企业交换机
电信交换设备和基站
工业自动化设备
