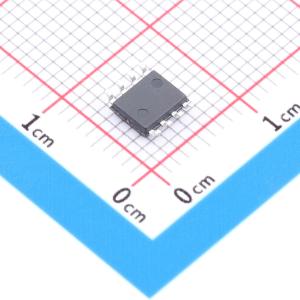

TPT1021EQ-SO1R-S

TPT1021EQ是一款本地互连网络（LIN）物理层收发器，符合ISO 17987 - 4、SAE J2602以及LIN 2.0、LIN 2.1、LIN 2.2和LIN 2.2A物理层标准。LIN是一种低速通用异步接收发送器（UART）通信协议，支持汽车车内子网。

该器件支持高达20 Kbps的LIN网络，并具有增强的时序裕量。它将在TXD端接收到的传输数据以优化的压摆率进行转换，以最小化电磁辐射（EME），并在RXD端报告LIN总线的状态。

该器件设计具备 -45V至 +45V的过压和接地故障保护、过温关断功能。它具有低电流待机和睡眠模式，可通过WAKE_N引脚实现LIN总线唤醒和本地唤醒功能。器件的INH引脚用于控制电压调节，以降低系统级功耗。该器件集成了用于LIN从应用的上拉电阻和ESD保护，使应用对外部组件的依赖降低。此外，所有器件都包含许多保护功能，以增强器件和网络的鲁棒性。

TPT1021EQ提供SOP8和DFN3×3 - 8封装，并且通过了汽车应用的AEC - Q100认证。

• 符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO 17987 - 4电气物理层（EPL）规范
• 符合SAE J2602汽车应用LIN网络标准
• 支持高达20 Kbps的LIN数据速率
• 宽VBAT输入电压范围，支持5.5 V至40 V
• 具有总线唤醒和本地唤醒功能的低电流待机模式和睡眠模式
• 输入电平与3.3 - V和5 - V MCU接口兼容
• 带有INH引脚的系统级电源控制
• 无电源时对LIN总线呈现理想的无源特性
• 集成用于LIN从应用的上拉电阻
• 保护特性：
  • 总线引脚IEC 61000 - 4 - 2 ESD保护 ±15 kV
  • 总线故障容错：±45 V
  • VBAT欠压保护
  • TXD显性超时功能
  • 热关断保护
• 提供SOP8封装和无引脚DFN3×3 - 8封装，具有改进的自动光学检测（AOI）能力
• 通过汽车应用AEC - Q100一级认证

• 汽车与交通运输
• 车身电子/照明
• 动力总成/底盘
• 信息娱乐/仪表盘
• 先进驾驶辅助系统（ADAS）/安全
