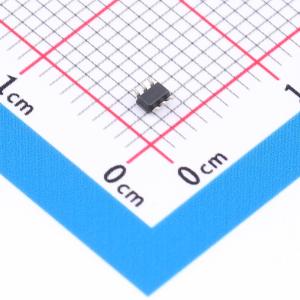

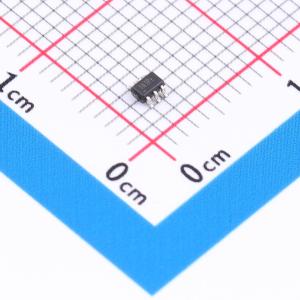

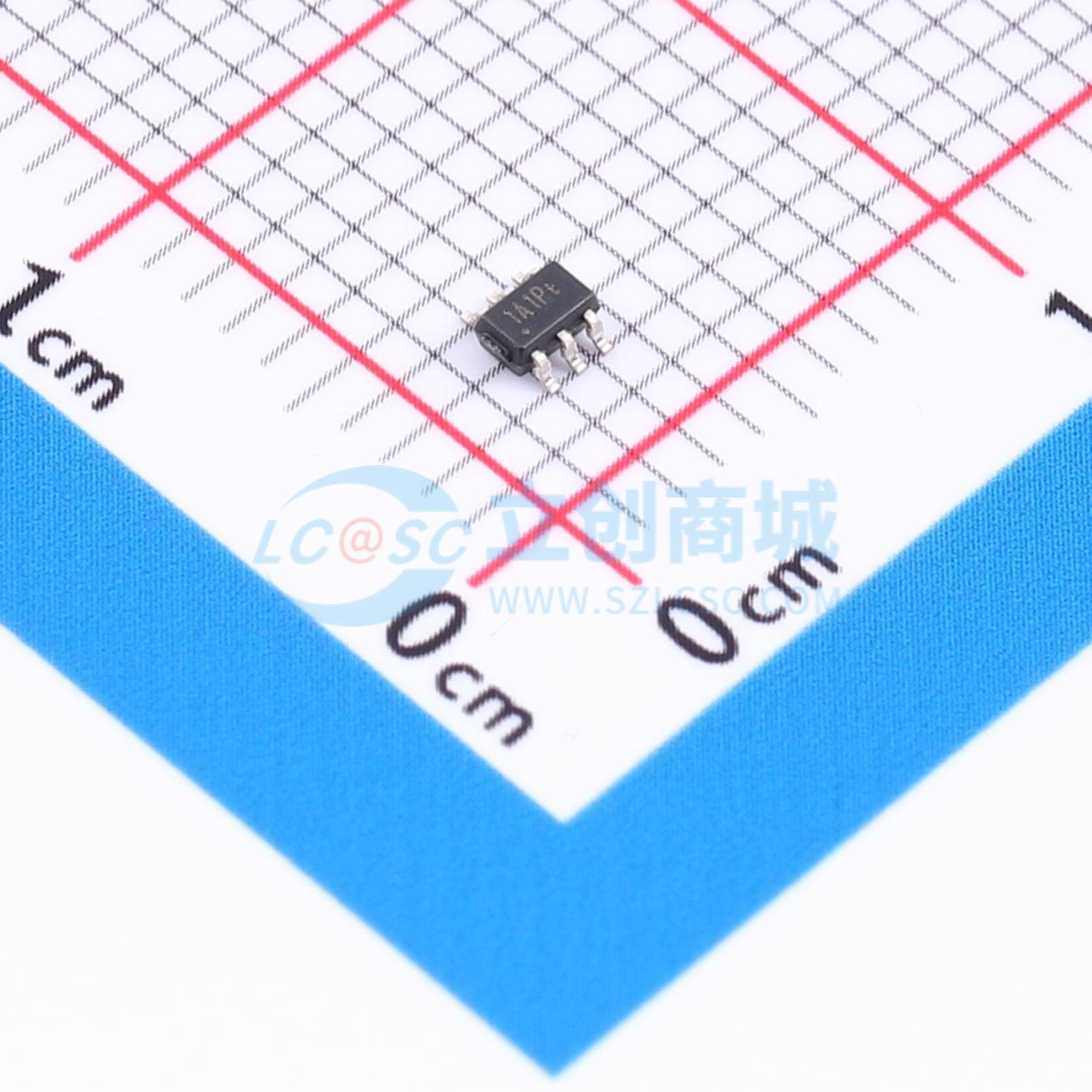

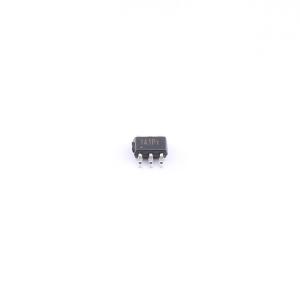

温馨提醒：图片仅供参考，商品以实物为准

TPA191A1Q-SC6R-S

零漂移、双向电流检测放大器，适用于汽车应用，具备宽共模电压和多增益选项

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPA191A1Q-SC6R-S
商品编号: C51933397
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	-
	共模电压	-300mV~36V
	增益	20V/V
	带宽(-3db)	150kHz
	输入偏置电流(Ib)	22uA
	输入失调电压(Vos)	440uV
	工作温度	-40℃~+125℃
	差分电压	±42V

	属性	参数值
	单电源电压	2.7V~36V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	80uA
	输出电流	-
	输入失调电压温漂(Vos TC)	0.2uV/℃
	压摆率(SR)	3V/us
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	-
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

TPA191Q系列零漂移双向电流检测放大器可在-0.3 V至36 V的共模电压范围内检测分流器上的压降，且独立于电源电压。该系列提供多种固定增益：20 V/V、50 V/V、75 V/V、100 V/V、200 V/V、500 V/V和1000 V/V。其集成增益电阻网络高度匹配，可最大程度减少增益误差并降低温度漂移。零漂移架构的低偏移扩展了电流检测范围，允许使用更小的检测电阻以降低功耗，同时仍确保精确的电流测量。TPA191Q器件采用2.7 V至36 V单电源供电，典型电源电流为80 μA。所有版本的工作温度范围均为-40°C至125°C，并提供SOT363封装。

商品特性

符合汽车应用的AEC-Q100认证 – 等级1：-40°C 至 125°C TA
电压偏移：在VCM = 2.75 V时，最大±100 μV（适用于TPA191A2Q、A3Q、A4Q、A5Q、A6Q、A7Q）
宽共模电压范围：-0.3 V 至 +36 V
电源电压：2.7 V 至 36 V
高精度与零漂移性能 – 最大增益误差±1%（全温度范围） – 典型偏移漂移0.2 μV/°C – 最大增益漂移10 ppm/°C
提供多种电压输出增益选项
TPA191A1Q：20 V/V
TPA191A2Q：50 V/V
TPA191A3Q：75 V/V
TPA191A4Q：100 V/V
TPA191A5Q：200 V/V
TPA191A6Q：500 V/V
TPA191A7Q：1000 V/V
低电源电流：典型值80 μA
封装：SOT363

应用领域

电流检测（高侧/低侧）
电池充电器
电源管理
手机充电器
电子烟
