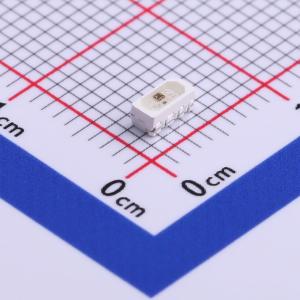

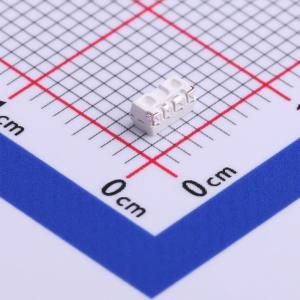

温馨提醒：图片仅供参考，商品以实物为准
DY-S204016/RGBC/6112-1.5T
DY-S204016/RGBC/6112-1.5T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 120° 是单线式双向通讯传输LED点光源恒流驱动控制专用芯片，内部集成信号译码模块、数据双向传输控制模块，振荡器模块、数据再生模块、输出电流驱动模块、输出电流增益调节模块等。芯片在攫取本身需要的数据后，数据再生模块自动将其余数据整形后再转发，保证数据串联传输过程中不衰减。除提供一般单向传输模式外，透过特定的设置命令，可使芯片进入高阶工作模式；在此模式下，可以独立调节芯片RGB端口输出电流增益、变更显示同步设置外，亦可以使芯片进入双向传输模式，回传芯片RGB端口最大驱动电流数值、芯片级连数目等信息 数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
- 品牌名称
- TONYU(东裕)
- 商品型号
- DY-S204016/RGBC/6112-1.5T
- 商品编号
- C524054
- 商品封装
- SMD-4P,4x1.6mm
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | 620nm~630nm；515nm~530nm；460nm~475nm | |
| 发光强度 | 700mcd~1500mcd；300mcd~500mcd；200mcd~300mcd | |
| PWM频率 | 1.2kHz | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 2mA | |
| 抗静电能力 | 2000V | |
| 工作温度 | -40℃~+80℃ | |
| 长度 | 4mm | |
| 宽度 | 2mm | |
| 高度 | 1.6mm |
商品概述
- 是单线式双向通讯传输LED点光源恒流驱动控制专用芯片，内部集成信号译码模块、数据双向传输控制模块，振荡器模块、数据再生模块、输出电流驱动模块、输出电流增益调节模块等。芯片在攫取本身需要的数据后，数据再生模块自动将其余数据整形后再转发，保证数据串联传输过程中不衰减。除提供一般单向传输模式外，透过特定的设置命令，可使芯片进入高阶工作模式；在此模式下，可以独立调节芯片RGB端口输出电流增益、变更显示同步设置外，亦可以使芯片进入双向传输模式，回传芯片RGB端口最大驱动电流数值、芯片级连数目等信息
- 数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
- LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
商品特性
- 灰度调节电路（256级灰度可调）。
- 当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点。
- 数据发送速度可达800Kbps。
- 光的颜色高度一致，性价比高。
- 单线数据传输，可无限级联。
- 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外控像素点。
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 内置上电复位和掉电复位电路。
- 串行级联接口，能通过一根信号线完成数据的接收与解码。
应用领域
- 彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED点光源
- LED像素屏
- LED异形屏
- 各种电子产品,电器设备跑马灯
