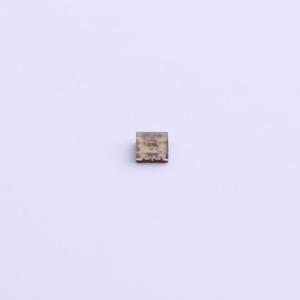

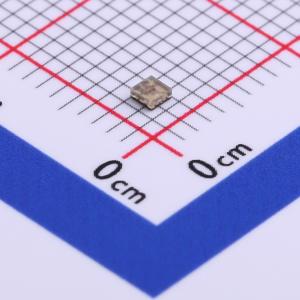

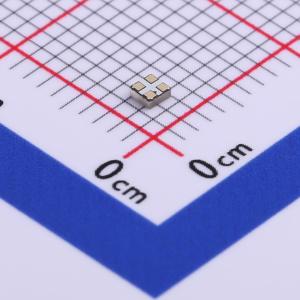

DY-S1515065/RGBC/6805-5T
DY-S1515065/RGBC/6805-5T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 160° 是一个集控制电路与发光电路于一体的嵌入式控制型LED光源, 内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。 数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求 LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
- 品牌名称
- TONYU(东裕)
- 商品型号
- DY-S1515065/RGBC/6805-5T
- 商品编号
- C524053
- 商品封装
- SMD-4P,1.5x1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | 620nm~625nm；460nm~470nm；520nm~530nm | |
| 发光强度 | 200mcd~350mcd；100mcd~200mcd；500mcd~700mcd | |
| PWM频率 | 1.2kHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1mA | |
| 抗静电能力 | 2000V | |
| 工作温度 | -40℃~+80℃ |
商品概述
- 是一个集控制电路与发光电路于一体的嵌入式控制型LED光源, 内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。
- 数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求
- LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
商品特性
- 内部集成高质量外控单线串行级联恒流IC
- 单线数据传输，可无限级联
- 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
- 内置上电复位和掉电复位电路。上电不亮灯
- 当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点。
- 整形转发强化技术，两点间传输距离不超过10M
应用领域
- LED全彩发光字灯串，LED全彩模组，LED幻彩软硬灯条，LED护栏管，LED外观/情景照明。
- LED点光源，LED像素屏，LED异形屏，各种电子产品,电器设备跑马灯。
