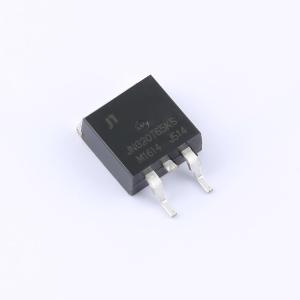

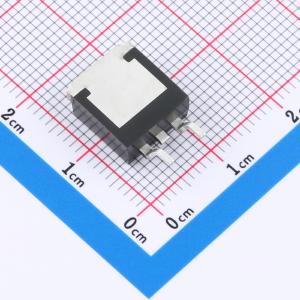

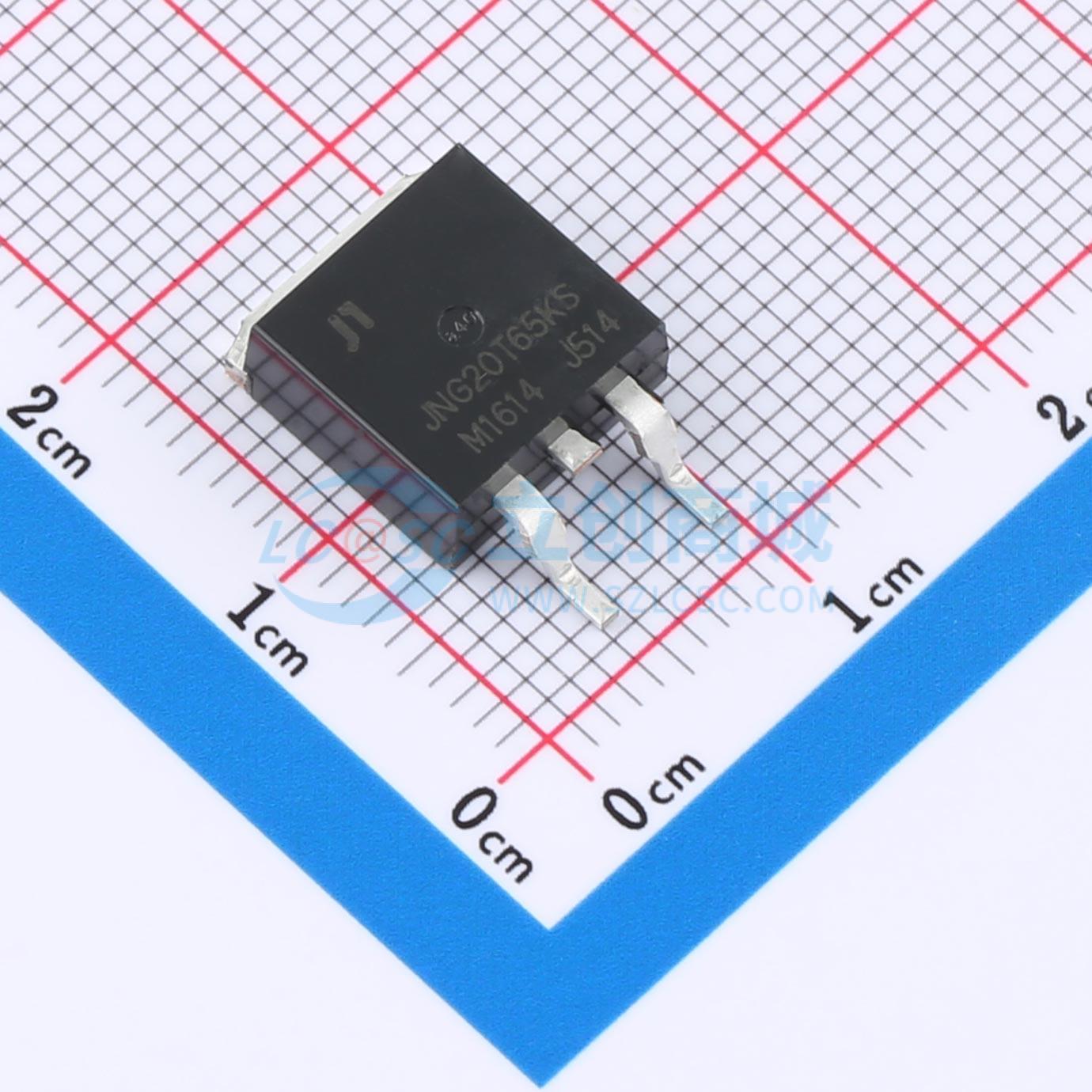

温馨提醒：图片仅供参考，商品以实物为准
JNG20T65KS
650V 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JIAEN沟槽式IGBT为电机控制、通用逆变器和其他软开关应用等提供更低的损耗和更高的能源效率。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG20T65KS
- 商品编号
- C51484245
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 139W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.5V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@250uA | |
| 栅极电荷量(Qg) | 271nC@480V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 831pF | |
| 输出电容(Coes) | 50pF | |
| 反向传输电容(Cres) | 7.5pF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 71ns | |
| 导通损耗(Eon) | 460uJ | |
| 关断损耗(Eoff) | 410uJ | |
| 反向恢复时间(Trr) | 110ns | |
| 工作温度 | -55℃~+150℃ |
商品概述
沟槽型绝缘栅双极晶体管提供更低的损耗和更高的能效，适用于电机控制、通用逆变器和其他软开关应用。
商品特性
- 650V，20A，VCE(sat)(典型值)=2.0V @ VGE=15V，lc=20A
- 高速开关
- 更高的系统效率
- 柔和的电流关断波形
- 方形的反向偏置安全工作区
